Główne cechy
- Obsługa HART Short/Long frame
- Obsługa trybu HART Burst
- Obsługa trybu HART punkt-punkt lub multi-drop
- Możliwość podłączenia do 15 urządzeń HART slave
- Pozwala na dwóch masterów HART
- Zapewnienie narzędzia do konfiguracji modułu i komunikacji HART
- Brak potrzeby zewnętrznego zasilania (zasilany przez USB)
- Wsparcie dla aktualizacji oprogramowania sprzętowego przez USB
- Ochrona ESD 4KV
- Wybierany rezystor obciążeniowy 250Ω
- Wsparcie dla serwera OPC HART dostarczanego przez HART COMMUNICATION FOUNDATION
Wprowadzenie

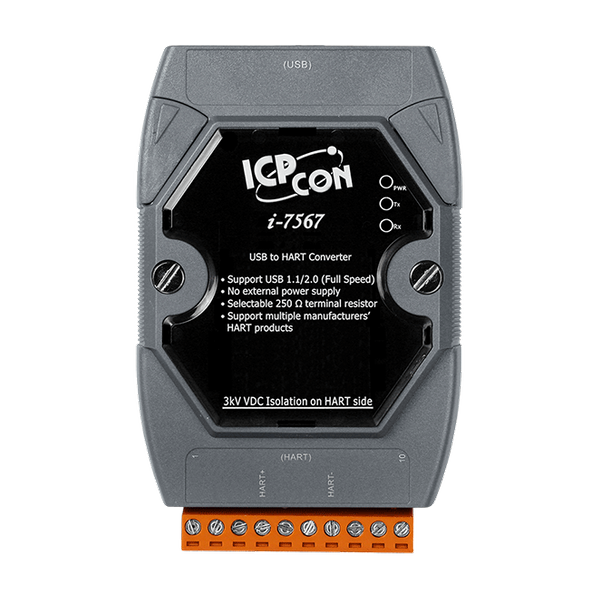

I-7567 to konwerter USB na HART, który można używać jako master HART z narzędziem HC_Tool lub jako slave HART z narzędziem HDS.
(1) I-7567 jako Master HART:
Pozwala użytkownikom na dostęp do urządzeń slave HART poprzez wirtualny port COM komputera. Po podłączeniu I-7567 do komputera, urządzenie automatycznie ładuje odpowiedni sterownik (plug & play). Dzięki temu użytkownicy mogą łatwiej i szybciej zbierać i przetwarzać dane z sieci HART, stosując I-7567. Dodatkowo, używając narzędzia I-7567, użytkownicy mogą łatwo konfigurować moduł i testować komunikację HART.
(2) I-7567 jako Slave HART:
HART Device Simulator (HDS) to oprogramowanie do symulacji urządzeń HART opracowane przez ICP DAS. Może być używane do symulacji wielu urządzeń slave HART jednocześnie w celu wymiany danych z urządzeniem master HART za pomocą konwertera HART ICP DAS (takiego jak: I-7567 / I-7570 / I-7547) podłączonego do dowolnego portu COM (USB / 232 / 485 / Ethernet). Dzięki temu użytkownicy mogą opracowywać lub weryfikować program master HART bez potrzeby posiadania rzeczywistego urządzenia slave HART.
HDS (HART Device Simulator)
Zastosowania
- Pomiary prądu
- Zastosowania w przemyśle petrochemicznym
- Monitorowanie środowiska
- Monitorowanie tuneli
- System monitorowania
- Monitorowanie budynków
FDT (Field Device Tool)
DT (Field Device Tool) standaryzuje interfejs komunikacji i konfiguracji między wszystkimi urządzeniami polowymi a systemami nadrzędnymi. FDT zapewnia wspólne środowisko dla dostępu do najbardziej zaawansowanych funkcji urządzeń. Dzięki temu, używając konwerterów HART ICPDAS, takich jak I-7567, I-7570 lub I-7547, obsługujących FDT, użytkownicy mogą łatwo i szybko zbudować system kontroli online i konfiguracji HART.
| Product Range: | HART |
Software | |
| Software: Driver: | Windows 2000 / XP / Vista / 7 (32/64 bit) |
Wskaźniki LED | |
| LED Indicators: Status: | PWR : Power Indicator ,
Tx : Received Data from USB Indicator ,
Rx : Received Data from HART Indicator |
USB | |
| USB: Specification: | USB 1.1 and 2.0 standard |
| USB: Connector: | USB Type B |
| USB: Virtual COM Parameter: | 1200 bps, O(odd parity), 8(data bit), 1(stop bit) |
HART | |
| HART: Ports: | 1 |
| HART: Terminal Resistor: | Selectable 250 Ω terminal resistor |
| HART: Isolation: | 3000 VDC |
Power | |
| Power: Input Range: | By USB Interface |
| Power: Consumption: | Maximum : 1.5W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 108 x 72 x 35 (H x W x D) |
| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +75 °C (-22 to 167 ℉) |
| Environment: Humidity: | 5% ~ 95%, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
Gwarancja 24 miesiące - Gwarancja udzielana przez sprzedawcę na okres 24 miesięcy.
Gwarancja standardowa 24 miesiące
