Główne cechy
- Protokół i Hierarchia: DP-V0 Slave
- Ustawienie prędkości transmisji: wykrywane automatycznie
- Maksymalna długość danych wejściowych: 240 bajtów
- Maksymalna długość danych wyjściowych: 240 bajtów
- Ustawienie adresu: 0~126 ustawiane za pomocą przełącznika DIP lub EEPROM
- Obsługiwane protokoły Ethernet: serwer/klient TCP/UDP
- Konfiguracja: Konfiguracja przez przeglądarkę internetową
- Ochrona izolacji sieci: 2500 Vrms High Speed iCoupler
- Ochrona izolacji DC: 3000 VDC po stronie PROFIBUS
Wprowadzenie

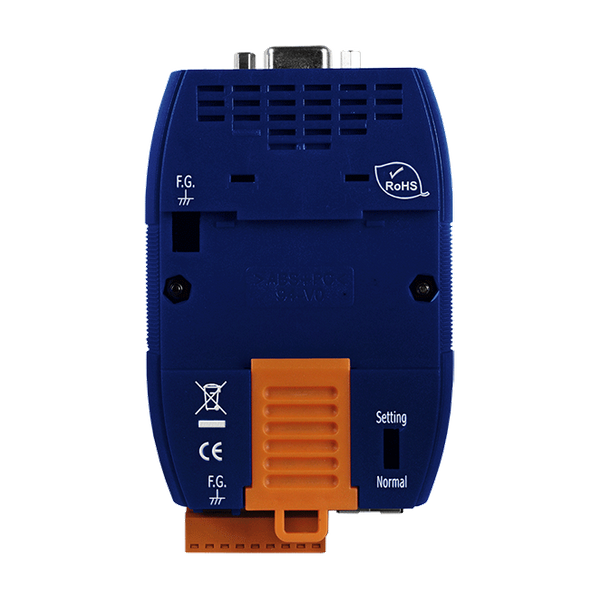

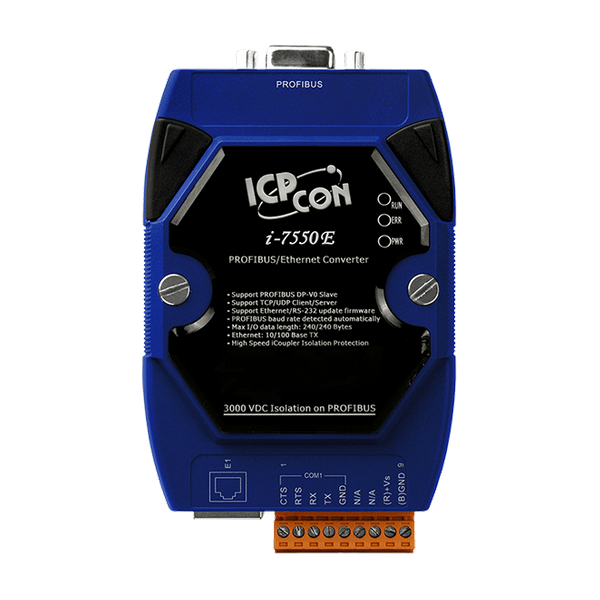

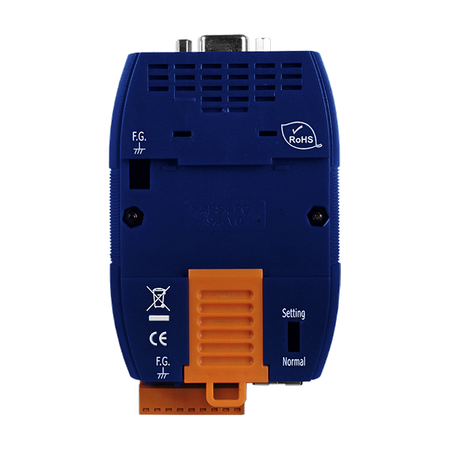

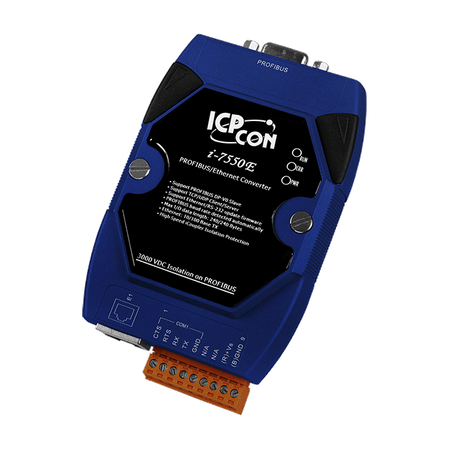

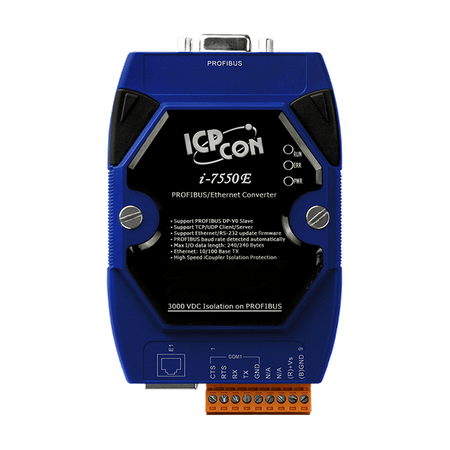

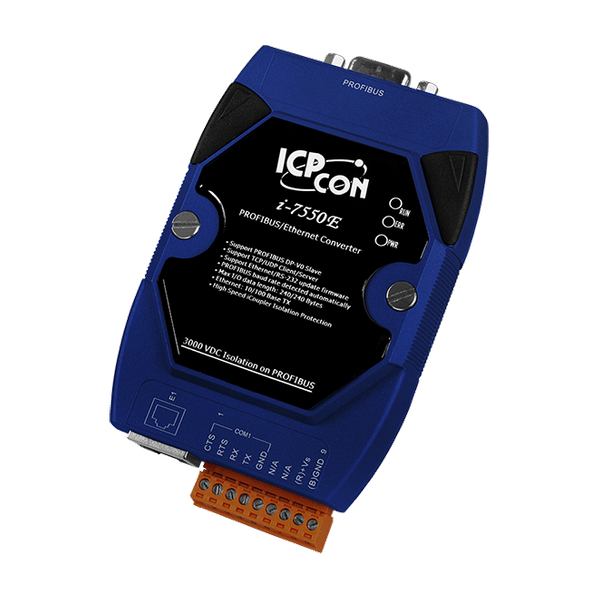

Konwerter I-7550E jest specjalnie zaprojektowany dla urządzeń podrzędnych protokołu PROFIBUS DP. Pozwala on na dostęp mastera PROFIBUS do wszelkiego rodzaju urządzeń Ethernet obsługujących protokół TCP/UDP. I-7550E może być skonfigurowany jako serwer i klient TCP/UDP, co daje użytkownikowi dużą elastyczność w dostosowywaniu do swoich wymagań. Ponadto, moduł I-7550E ma wbudowany serwer WWW, więc użytkownik może konfigurować moduł przez przeglądarkę internetową. Korzystając z tego modułu, użytkownicy mogą bardzo łatwo włączyć swoje urządzenia Ethernet do sieci PROFIBUS.
Zastosowania
• Automatyka przemysłowa
• Automatyka fabryczna
• Automatyka procesowa
• Inne...
Parametry techniczne:
| Product Range: | PROFIBUS |
Moduł CPU | |
| CPU Module: CPU: | 80186, 80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Watchdog IC ,
CPU built-in |
Wskaźniki LED | |
| LED Indicators: Status: | PWR LED, RUN LED, ERR LED |
ETHERNET | |
| Ethernet: Porty: | 10/100Base-TX Ethernet Controller (Auto-negotiating, Auto_MDIX) |
Porty COM | |
| Porty COM: Porty: | RS-232 (For updating firmware) ,
5-pin screwed terminal block (TxD, RxD, RTS, CTS, GND ) |
| Porty COM: Szybkość transmisji: | 115200 |
| COM Ports: Parity: | None |
| COM Ports: Data Bit: | 8 |
| COM Ports: Stop Bit: | 1 |
PROFIBUS | |
| PROFIBUS: Controller: | Profichip VPC3+C |
| PROFIBUS: Transceiver: | ADI ADM2486 |
| PROFIBUS: Baud Rate: | 9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M |
| PROFIBUS: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for bus-to-logic |
| PROFIBUS: Protocol: | DP-V0 |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 33 x 119 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +85 ℃ |
| Environment: Humidity: | 5 ~ 95% RH, Non-condensing |
| Status: | Available |
