Główne cechy
- Programowalny adres MAC Mastera
- Programowalna prędkość transferu 125 kbps, 250 kbps, 500 kbps
- Każdy port obsługuje maksymalnie do 64 węzłów
- Obsługa funkcji UCMM i Group 2 Only Server
- Maksymalna liczba fragmentów (Wejście/Wyjście) do 64
- Obsługa trybu operacyjnego I/O: Poll, Bit-Strobe i Change Of State/Cyclic
- Funkcja automatycznego skanowania urządzeń podrzędnych
- Obsługa dodawania i usuwania urządzeń w trybie online
- Obsługa automatycznego komunikowania się z urządzeniami podrzędnymi przy uruchomieniu
- Automatyczne ponowne nawiązywanie połączenia po jego zerwaniu
Wprowadzenie

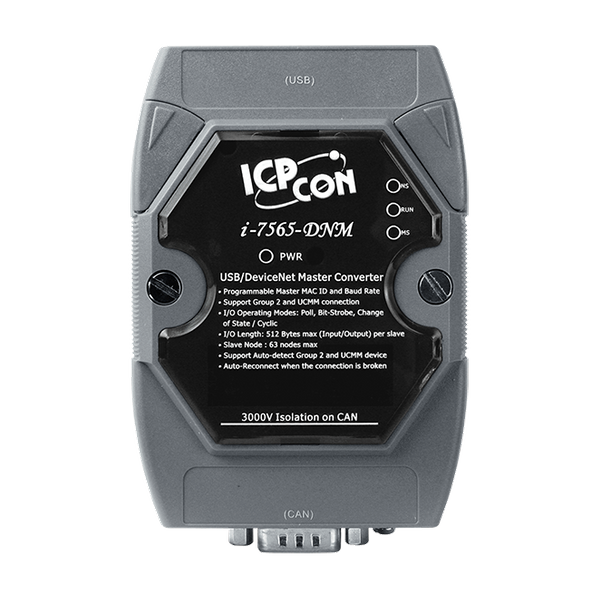

I-7565-DNM jest ekonomicznym rozwiązaniem dla aplikacji DeviceNet i działa jako urządzenie główne DeviceNet w sieci DeviceNet. Jest to "Predefined Master-Slave connection Set". I-7565-DNM obsługuje funkcje Group 2 only Server i UCMM do komunikacji z urządzeniami podrzędnymi. Posiada niezależny port komunikacyjny CAN i możliwość obsługi szerokiego zakresu aplikacji DeviceNet. Ponadto I-7565-DNM korzysta z kontrolera CAN Philips SJA1000T i transceivera 82C250, które zapewniają arbitraż magistrali, wykrywanie błędów z automatyczną korekcją i funkcją ponownej transmisji. Może być zainstalowany na niemal każdym systemie opartym na Windows, np. WinXP/Win7/Win10. Jest popularnie stosowany w automatyce przemysłowej, automatyce budynków, pojazdach, marynarce i wbudowanych sieciach sterowania. W celu rozszerzenia funkcji DeviceNet produktów ICPDAS, I-7565-DNM został opracowany w tym celu.
Zastosowania
|
|
|
|
|
Komunikacja z PowerFlex400 |
|
|
Zastosowania zaworów SMC Zastosowania zaworów IFC-125 Zastosowania zaworów MKS FRCA |
|
|
Zastosowania czujników odległości SICK |
|
|
System diagnostyczny ciągników kołowych wykrywający cztery kategorie defektów |
|
|
Wybór funkcji diagnostycznych w ciągniku kołowym |
| Product Range: | DeviceNet |
Software | |
| Software: Driver: | Win XP/ Win7/ Win8/ Win10 32-bit and 64-bit , Linux driver |
| Software: SDK: | x64 DLL, .NET DLL, VB6 bas, VC6 DLL, BCB6 DLL |
Moduł CPU | |
| CPU Module: CPU: | x86 |
Wskaźniki LED | |
| LED Indicators: Status: | PWR LED, RUN LED, NS LED, MS LED |
USB | |
| USB: Specification: | USB 1.1 and USB 2.0 |
| USB: Transfer Speed: | 921.6 kbps |
| USB: Connector: | USB Type B |
DeviceNet | |
| DeviceNet: Controller: | NXP SJA1000T with 16 MHz clock |
| DeviceNet: Ports: | 1 |
| DeviceNet: Baud Rate: | 125 k, 250 k, 500 k |
| DeviceNet: Isolation: | 3000 VDC for DC-to-DC, 2500 Vrms for photo-couple |
| DeviceNet: Terminal Resistor: | Jumper for 120 Ω terminal resistor |
| DeviceNet: Protocol: | DeviceNet Volumn I ver2.0, Volumn II ver2.0 |
| DeviceNet: CAN Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
Power | |
| Power: Consumption: | 3 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 101 x 33 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
