Główne cechy
- W pełni zgodny z USB 1.1/2.0 (Full Speed)
- W pełni zgodny ze standardem ISO 11898-2
- Obsługuje zarówno CAN2.0A, jak i CAN2.0B
- Zintegrowany z jednym lub dwoma kanałami CAN
- Programowalna szybkość transmisji CAN od 5 Kbps do 1 Mbps lub zdefiniowana przez użytkownika
- Obsługa konfiguracji filtra akceptacji CAN
- Znacznik czasu wiadomości CAN z precyzją co najmniej ±1 ms
- Zabezpieczenie programu użytkownika za pomocą "Hardware Serial Number"
- Funkcja "Listen Only Mode"
- Informacja o "CAN Error Frame"
- Regulacja bit-timingu CAN Baud (Tseg2)
- Zwiększenie liczby HWSendTimer z 1 do 5 zestawów oraz dodanie parametrów "AddMode" i "AddVal" dla HWSendTimer
- Dodanie funkcji przerwania "User Defined ISR"
- Bufor CAN to 256 ramek danych dla I-7565-H1
- Obsługa sterowników dla Windows 2K/XP/Vista/7 (32 i 64 bit)/8.x, oraz Linux
Uwaga: Zweryfikowaliśmy możliwość obsługi 100 węzłów CAN jednocześnie przez jeden port CAN w I-7565-H1.
Wprowadzenie
I-7565-H1 to wysokowydajne inteligentne konwertery USB na CAN z jednym lub dwoma kanałami CAN. Poprawiają one szybkość konwersji w stosunku do I-7565 i pozwalają na odbieranie maks. 3000 standardowych ramek CAN 2.0A na sekundę. Oba modele I-7565-H1 obsługują protokoły CAN2.0A/2.0B oraz różne prędkości transmisji od 5 Kbps do 1 Mbps. Ważną cechą modeli I-7565-H1/H2 jest możliwość definiowania prędkości transmisji przez użytkownika, niezależnie od wartości. Po podłączeniu I-7565-H1 do komputera, odpowiedni sterownik zostanie automatycznie załadowany (hot plug & play). Dzięki temu użytkownicy mogą łatwiej i szybciej zbierać i przetwarzać dane z sieci CAN za pomocą I-7565-H1. Zastosowania obejmują monitorowanie sieci CAN, automatyzację budynków, zdalne pozyskiwanie danych, kontrolę i monitorowanie środowiska, sprzęt laboratoryjny i badania, automatyzację fabryk itp.
Poniżej przedstawiono strukturę aplikacji dla tych dwóch modułów USB/CAN. Komputer może być hostem, monitorem lub HMI do uzyskiwania dostępu/kontrolowania urządzeń CAN poprzez sieć CAN za pomocą konwertera I-7565-H1/H2. Te moduły umożliwiają łatwą komunikację z urządzeniami CAN z poziomu komputera z interfejsem USB.

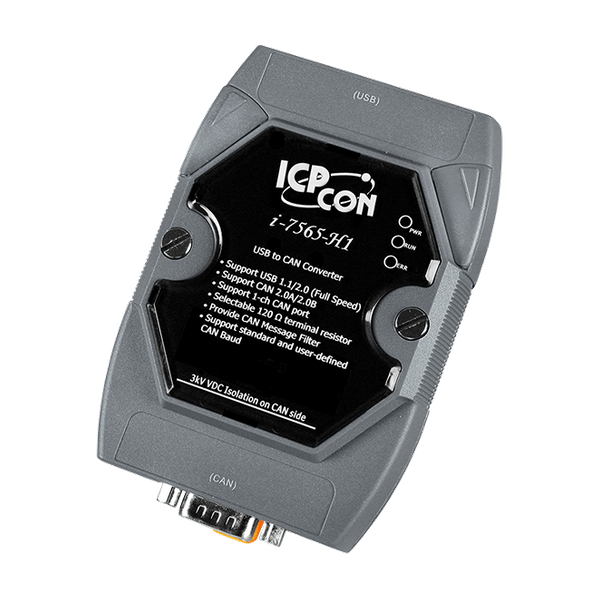

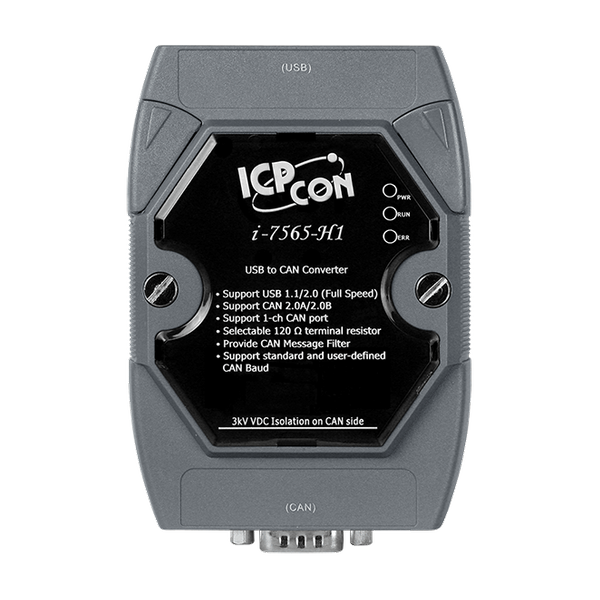

I-7565-H1: Wysokowydajny inteligentny konwerter USB na 1 port CAN.
2500Vrms izolacji po stronie CAN
Port CAN w I-7565-H1 jest izolowany na poziomie 2500Vrms. Ta izolacja chroni lokalne urządzenia przed uszkodzeniem sygnałami pochodzącymi z sieci CAN.
Wbudowany Watchdog
Watchdog w I-7565-H1/H2 to sprzętowy obwód resetujący monitorujący stan działania urządzenia. Pracując w trudnych lub hałaśliwych warunkach, I-7565-H1 może zostać zresetowany przez sygnał zewnętrzny. Obwód ten może zapewnić nieprzerwaną pracę urządzenia.
Wskaźniki zasilania/komunikacji/błędu
Na I-7565-H1 znajdują się trzy wskaźniki. Wskaźnik zasilania pomaga użytkownikowi sprawdzić, czy I-7565-H1 jest w stanie gotowości. Wskaźnik komunikacji pokazuje, czy I-7565-H1 przesyła/odbiera wiadomości. Wskaźnik błędu zaświeca się, gdy wystąpią jakieś błędy w urządzeniu.
Zastosowania
- Automatyzacja fabryk
- Automatyzacja budynków
- Automatyzacja domowa
- System kontroli
- System monitorowania
- Automatyzacja pojazdów
| Product Range: | CAN Bus |
Software | |
| Software: SDK: | VB 6.0, VC++ 6.0, C#.Net, VB.Net, LabVIEW, Linux |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
2 x CAN status |
USB | |
| USB: Specification: | USB 1.1 and USB 2.0 standard |
| USB: Transfer Speed: | 12M kbps |
| USB: Connector: | 1 x USB (Type B) |
| USB: Driver: | Windows 2000/XP/7/8/10, Linux |
| USB: Receive Buffer: | 100 data frames |
CAN | |
| CAN: Porty: | 1 |
| CAN: Baud Rate: | 5 k ~ 1 M bps |
| CAN: Isolation: | 3000VDC for DC-to-DC ,
2500Vrms for photo-couple |
| CAN: Terminal Resistor: | Selectable 120Ω terminal resistor by jumper |
| CAN: Specification: | ISO-11898-2, CAN 2.0A and CAN 2.0B |
| CAN: Filter: | Yes |
| CAN: Receive Buffer: | 256 data frames |
| CAN: Pin Assignment: | C.I.A. DS-102 (CAN_H=7, CAN_L=2) |
| CAN: Data Flow: | 3000 fps |
Power | |
| Power: Input Range: | USB power delivery |
| Power: Consumption: | 1.5 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 72 x 108 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
