Główne cechy
- Obsługuje Modbus master/slave na porcie szeregowym oraz Modbus TCP slave na interfejsie Ethernet
- Obsługuje do 8 równoczesnych połączeń Modbus TCP
- Pula danych do 9600 rejestrów
- Polecenia pollingowe Modbus dla do 250 definicji
- Łatwa konfiguracja za pomocą prostego pliku CSV, umożliwiająca szybki start
- Interfejs użytkownika oparty na HTML5 Web
Wprowadzenie

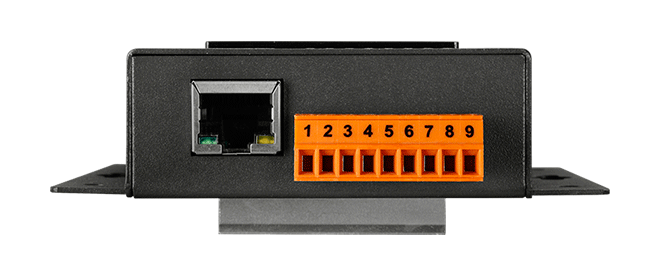

Seria MDC-700 to Koncentrator Danych Modbus, który wykonuje do 250 poleceń Modbus/RTU, aby odczytać/zapisać dane z/do urządzeń typu slave po RS-232/485 i pozwala na dostęp do danych przez maksymalnie 8 sterowników Modbus/TCP przez Ethernet. Seria MDC-700 posiada wbudowany serwer WWW ułatwiający konfigurację oraz dostarczający wyraźne informacje o wynikach każdego polecenia Modbus/RTU na RS-232/485.
Koncentrator Danych Modbus
MDC wykonuje zdefiniowane polecenia Modbus/RTU, aby odczytać/zapisać dane z/do urządzeń slave przez RS-232/485. Kopiuje dane z urządzeń slave do swojej własnej pamięci współdzielonej. Akceptuje do 8 sterowników Modbus/TCP, które mogą bezpośrednio odczytać/zapisać dane z/do pamięci współdzielonej zamiast pollingować każde urządzenie Modbus/RTU jedno po drugim. Dzięki temu nie tylko dane na RS-232/485 są współdzielone dla wielu sterowników Modbus/TCP, ale także skraca się czas na odczyt/zapis danych z/do wielu urządzeń typu slave.
Duża Pojemność Pamięci Współdzielonej
MDC może wykonać do 250 poleceń pollingowych. Wewnętrzna pamięć współdzielona posiada cztery tabele przechowujące pobrane dane AI, AO, DI i DO. Każda tabela może przechowywać do 9600 rejestrów.
Config.CSV ułatwiający trudną pracę przy edycji wielu definicji
Definicje pollingowe Modbus są zapisane w pliku Config.CSV. Edytowanie i sprawdzanie wielu definicji pollingowych to trudna praca i może prowadzić do błędów. Plik w formacie CSV ułatwia tę pracę za pomocą Excela. Dodatkowo, wbudowany serwer WWW pozwala na import/eksport pliku Config.CSV prostym kliknięciem myszki.
Serwer WWW ułatwiający obsługę i dostarczający wyraźne informacje
Adres IP, plik konfiguracyjny Config.CSV mogą być łatwo skonfigurowane za pomocą serwera WWW. Wyniki wszystkich definicji pollingowych Modbus są wyświetlane na stronie WWW. Bardzo łatwo jest debugować, które urządzenie Modbus/RTU ma problemy z komunikacją. Oprogramowanie sprzętowe MDC przeskoczy na pewien czas nieprawidłową definicję pollingową Modbus, aby płynnie wykonać cały polling bez przerw.
Koncentrator Danych Modbus
MDC wykonuje zdefiniowane polecenia Modbus/RTU, aby odczytać/zapisać dane z/do urządzeń slave przez RS-232/485. Kopiuje dane z urządzeń slave do swojej własnej pamięci współdzielonej. Akceptuje do 8 sterowników Modbus/TCP, które mogą bezpośrednio odczytać/zapisać dane z/do pamięci współdzielonej zamiast pollingować każde urządzenie Modbus/RTU jedno po drugim. Dzięki temu nie tylko dane na RS-232/485 są współdzielone dla wielu sterowników Modbus/TCP, ale także skraca się czas na odczyt/zapis danych z/do wielu urządzeń typu slave.
Duża Pojemność Pamięci Współdzielonej
MDC może wykonać do 250 poleceń pollingowych. Wewnętrzna pamięć współdzielona posiada cztery tabele przechowujące pobrane dane AI, AO, DI i DO. Każda tabela może przechowywać do 9600 rejestrów.
Config.CSV ułatwiający trudną pracę przy edycji wielu definicji
Definicje pollingowe Modbus są zapisane w pliku Config.CSV. Edytowanie i sprawdzanie wielu definicji pollingowych to trudna praca i może prowadzić do błędów. Plik w formacie CSV ułatwia tę pracę za pomocą Excela. Dodatkowo, wbudowany serwer WWW pozwala na import/eksport pliku Config.CSV prostym kliknięciem myszki.
Serwer WWW ułatwiający obsługę i dostarczający wyraźne informacje
Adres IP, plik konfiguracyjny Config.CSV mogą być łatwo skonfigurowane za pomocą serwera WWW. Wyniki wszystkich definicji pollingowych Modbus są wyświetlane na stronie WWW. Bardzo łatwo jest debugować, które urządzenie Modbus/RTU ma problemy z komunikacją. Oprogramowanie sprzętowe MDC przeskoczy na pewien czas nieprawidłową definicję pollingową Modbus, aby płynnie wykonać cały polling bez przerw.
Zastosowania
Parametry techniczne:
| Product Range: | Modbus Data Concentrator |
Wyświetl | |
| Wyświetlacz: Typ: | 5 x Digit 7 Segment LED Display |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System, to display heart beat |
ETHERNET | |
| Ethernet: Porty: | x1, 10/100 Base-TX |
| Ethernet: Protocol: | Modbus/TCP Slave |
Porty COM | |
| Porty COM: Porty: | 1 x 5-wire RS-232 ,
4 x 2-wire RS-485 |
| Porty COM: Szybkość transmisji: | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| COM Ports: Data Format: | N81, E81, O81 |
| COM Ports: Protocol: | Modbus RTU Master/Modbus RTU Slave |
| COM Ports: Polling Definition: | 250 definitions for all RS-232/485 ports |
| COM Ports: Shared Memory: | 9600 registers for each of AI, AO, DI and DO data |
Power | |
| Power: Input Range: | +10 VDC ~ +30 VDC (non-regulated) |
| Power: Consumption: | 2.5 W |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 102 mm x 125 mm x 28 mm (W x H x D) |
| Mechanical: Installation: | Wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
