Główne cechy
• Włączenie urządzeń szeregowych do sieci Ethernet
• "Virtual COM" rozszerza porty COM komputera
• Zawiera sterownik VxComm dla 32- i 64-bitowych systemów Windows 7 SP1/10/2012/2016
• Programowalny kontroler Internet/Ethernet
• Watchdog Timer odpowiedni do użytku w trudnych warunkach
• Wbudowany wysoce wydajny MiniOS7 firmy ICP DAS
Wprowadzenie

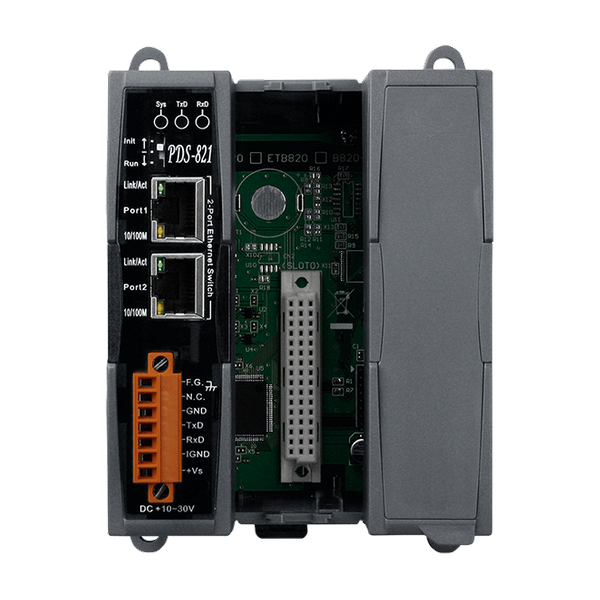

Programowalne serwery urządzeń PDS-811 i PDS-821 są kompaktowe, modułowe, inteligentne i wytrzymałe, zaprojektowane do łączenia urządzeń szeregowych RS-232 i RS-422/485 z siecią Ethernet. PDS-811 posiada jeden slot rozszerzeń I/O, podczas gdy PDS-821 ma dwa sloty rozszerzeń I/O, które można wykorzystać do podłączenia różnych modułów komunikacyjnych na 2 lub 4 porty szeregowe. W związku z tym, na PDS-811 można zainstalować maksymalnie 4 porty szeregowe, a na PDS-821 maksymalnie 8 portów szeregowych.
Uwaga: Domyślnie w PDS-811 ani PDS-821 nie ma wbudowanego modułu szeregowego.
Kontrolery PDS-811 i PDS-821 są wyposażone w 2-portowy przełącznik Ethernet 10/100 Base-TX, który można wykorzystać do połączenia dwóch segmentów sieci. Przełącznik Ethernet przetwarza i przesyła dane na warstwie 2 modelu OSI, tworząc różne domeny kolizyjne na każdy port przełącznika. Użycie przełącznika pozwala na uzyskanie dedykowanej przepustowości na połączeniach punkt-punkt z każdym komputerem, dzięki czemu można pracować w trybie pełnego dupleksu bez kolizji. Dodatkowo, wbudowany 2-portowy przełącznik Ethernet w PDS-811/821 umożliwia uproszczenie okablowania sieciowego poprzez kaskadowanie urządzeń Ethernet.
Seria PDS-8x1 zawiera wbudowany system operacyjny MiniOS7, który oferuje stabilne i bardzo wydajne środowisko podobne do DOS. MiniOS7 może uruchomić serię PDS-8x1 w ciągu zaledwie jednej sekundy, bez problemów z wirusami i z niewielkim zapotrzebowaniem na zasoby. Ponadto, seria PDS-8x1 została zaprojektowana z myślą o niskim zużyciu energii, eliminacji potrzeby konserwacji (brak dysku twardego i wentylatora) oraz jest wykonana z materiałów trudnopalnych (poziom UL94-V0) z wytrzymałą obudową.
Uwaga: Domyślnie w PDS-811 ani PDS-821 nie ma wbudowanego modułu szeregowego.
Kontrolery PDS-811 i PDS-821 są wyposażone w 2-portowy przełącznik Ethernet 10/100 Base-TX, który można wykorzystać do połączenia dwóch segmentów sieci. Przełącznik Ethernet przetwarza i przesyła dane na warstwie 2 modelu OSI, tworząc różne domeny kolizyjne na każdy port przełącznika. Użycie przełącznika pozwala na uzyskanie dedykowanej przepustowości na połączeniach punkt-punkt z każdym komputerem, dzięki czemu można pracować w trybie pełnego dupleksu bez kolizji. Dodatkowo, wbudowany 2-portowy przełącznik Ethernet w PDS-811/821 umożliwia uproszczenie okablowania sieciowego poprzez kaskadowanie urządzeń Ethernet.
Seria PDS-8x1 zawiera wbudowany system operacyjny MiniOS7, który oferuje stabilne i bardzo wydajne środowisko podobne do DOS. MiniOS7 może uruchomić serię PDS-8x1 w ciągu zaledwie jednej sekundy, bez problemów z wirusami i z niewielkim zapotrzebowaniem na zasoby. Ponadto, seria PDS-8x1 została zaprojektowana z myślą o niskim zużyciu energii, eliminacji potrzeby konserwacji (brak dysku twardego i wentylatora) oraz jest wykonana z materiałów trudnopalnych (poziom UL94-V0) z wytrzymałą obudową.
Zastosowania
Automatyka przemysłowa Automatyka budynkowa Automatyka domowa
Parametry techniczne:
| Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
| CPU Module: CPU: | 80186-80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power ,
2 x Communication |
ETHERNET | |
| Ethernet: Porty: | 2-port 10/100 Base-TX Ethernet Switch ,
(Auto-negotiating, auto MDI/MDI-X, LED indicator) |
Porty COM | |
| Porty COM: Porty: | 1 x 3-wire RS-232 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Parity: | None, Even, Odd |
| COM Ports: Data Bit: | 7, 8 |
| COM Ports: Stop Bit: | 1 |
Power | |
| Power: Consumption: | 0.6 A @ 5 V for CPU and Backplane, ,
1.0 A @ 5 V for Plug-in Modules, ,
Total: 8 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 95 mm x 132 mm x 110 mm |
| Mechanical: Installation: | DIN-Rail or Wall Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 95% RH, Non-condensing |
| Status: | Available |
