Główne cechy
- Integracja urządzeń szeregowych w sieci Ethernet
- "Virtual COM" rozszerza porty COM
- VxComm Utility wspiera 32/64-bit Windows 7 SP1/10/2012/2016
- Obsługuje Modbus TCP do RTU/ASCII Gateway
- Potężny serwer programowalnych urządzeń
- Watchdog Timer odpowiedni do trudnych warunków
- Ochrona portu szeregowego +/- 4 kV ESD
- Kontroler ASIC z funkcją samoregulacji na porcie RS-485
- Wbudowany wydajny MiniOS7 od ICP DAS
- Kieszonkowy rozmiar z wieloma portami szeregowymi
Wprowadzenie
Seria PDS-700 to rodzina programowalnych serwerów urządzeń, znanych również jako "bramka Serial-to-Ethernet", zaprojektowanych do łączenia urządzeń RS-232/422/485 z siecią Ethernet. Użytkownik przyjazny sterownik/utility VxComm umożliwia łatwe zamienianie wbudowanych portów COM serii PDS-700 w standardowe porty COM na komputerze. Dzięki niezależności od protokołu, małemu systemowi operacyjnemu i dużej elastyczności, seria PDS-700 jest w stanie sprostać wymaganiom każdej aplikacji dostępnej w sieci.
Seria PDS-700 obejmuje potężną i niezawodną strukturę programowania Xserver, która pozwala zaprojektować stabilne aplikacje Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę i zapewnia najszybsze reakcje. Działa również jako brama Modbus TCP do RTU/ASCII, która wspiera większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje prawdziwe zasilanie PoE zgodnie z IEEE 802.3af (klasa 1) za pomocą standardowego kabla Ethernet kategorii 5, aby odbierać zasilanie z przełącznika PoE, takiego jak NS-205PSE. Model PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową oferuje większą ochronę niż PDS-700 i PPDS-700-MTCP.

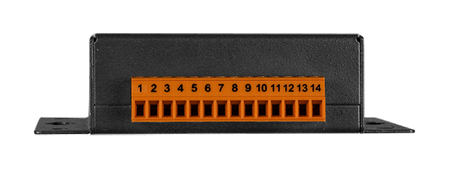

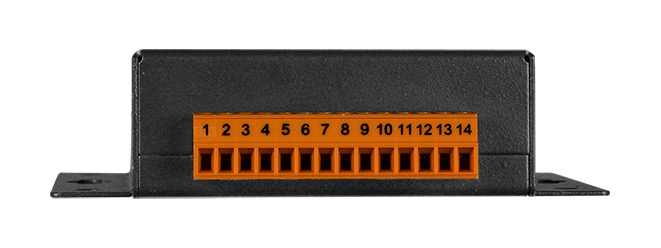

Model PDS(M)-782(D) oraz PPDS-782(D)-MTCP jest wyposażony w 7 portów RS-232 i 1 port RS-485. Demontowalny blok terminali na płycie głównej jest zaprojektowany do łatwego i solidnego okablowania w warunkach przemysłowych.
Seria PDS-700 obejmuje potężną i niezawodną strukturę programowania Xserver, która pozwala zaprojektować stabilne aplikacje Ethernet w jeden dzień. Wbudowany, wysokowydajny MiniOS7 uruchamia PDS-700 w zaledwie jedną sekundę i zapewnia najszybsze reakcje. Działa również jako brama Modbus TCP do RTU/ASCII, która wspiera większość komunikacji SCADA/HMI opartej na protokole Modbus/TCP.
Seria PPDS-700-MTCP oferuje prawdziwe zasilanie PoE zgodnie z IEEE 802.3af (klasa 1) za pomocą standardowego kabla Ethernet kategorii 5, aby odbierać zasilanie z przełącznika PoE, takiego jak NS-205PSE. Model PDSM-700 to PDS-700 z metalową obudową (RoHS), a PPDSM-700-MTCP to PPDS-700-MTCP z metalową obudową (RoHS). Wersja z metalową obudową oferuje większą ochronę niż PDS-700 i PPDS-700-MTCP.
Model PDS(M)-782(D) oraz PPDS-782(D)-MTCP jest wyposażony w 7 portów RS-232 i 1 port RS-485. Demontowalny blok terminali na płycie głównej jest zaprojektowany do łatwego i solidnego okablowania w warunkach przemysłowych.
Zastosowania
Automatyka przemysłowa, automatyka budynkowa, automatyka domowa
Parametry techniczne:
| Product Range: | Serial-to-Ethernet Device Server |
Moduł CPU | |
| CPU Module: CPU: | 80186-80 MHz or compatible |
| CPU Module: EEPROM: | 16 KB; Data retention: 40 years; 1,000,000 erase/write cycles. |
| CPU Module: Flash: | 512 KB ; Erase unit is one sector (64 KB) ; ,
100,000 erase/write cycles |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power |
ETHERNET | |
| Ethernet: Porty: | 10/100 Base-TX, RJ-45 port (Auto-negotiating, auto MDI/MDI-X, LED indicator) |
Porty COM | |
| Porty COM: Porty: | 6 x 3-wire RS-232 ,
1 x 5-wire RS-232 ,
1 x RS-485 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
| COM Ports: Bias Resistor: | Yes, 1 KΩ |
| COM Ports: Parity: | None, Even, Odd, Mark, Space ,
None parity is required when using 8 data bits and 2 stop bits on COM1/COM2. |
| COM Ports: Data Bit: | 7, 8: for COM1 and COM2 ,
5, 6, 7, 8: for COM3 ~ COM8 |
| COM Ports: Stop Bit: | 1, 2: for COM1 ~ COM8 |
| COM Ports: Node Address: | 254 (max.) |
Power | |
| Power: Consumption: | 2.0 W |
| Power: Powered from Terminal Block: | +10 ~ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 102 mm x 29 mm x 125 mm (W x L x H) |
| Mechanical: Installation: | Wall mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 90% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
