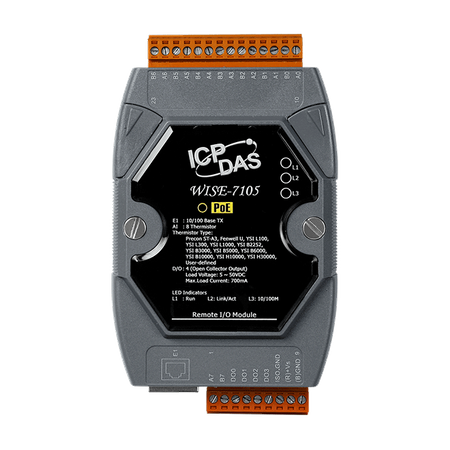

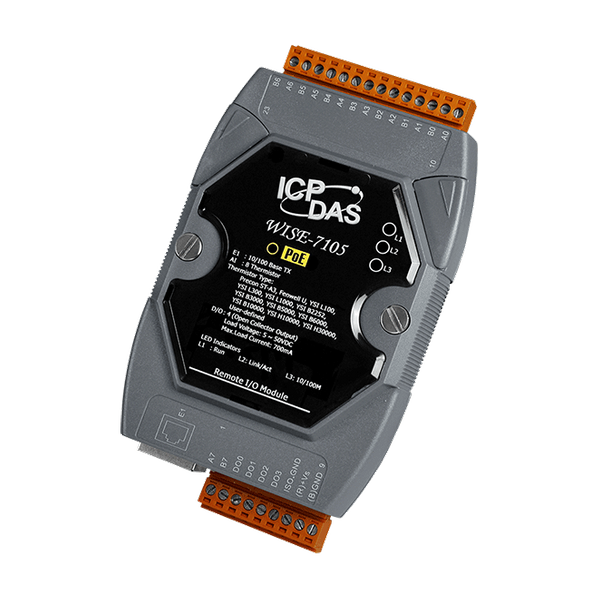

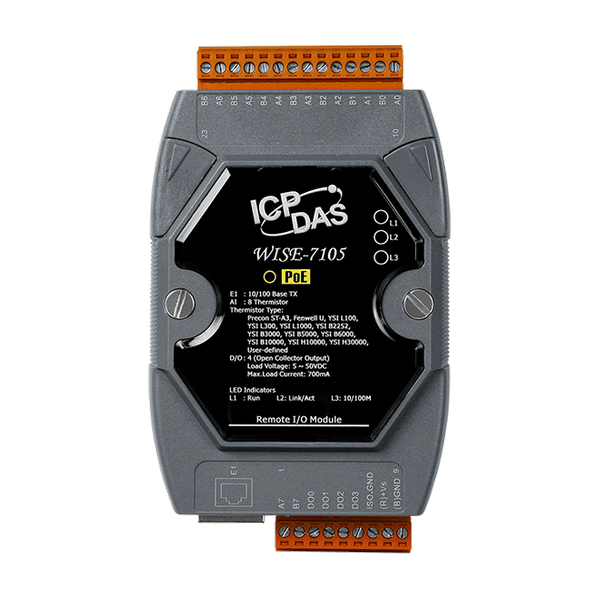

Name: WISE-7105
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Oparte na przeglądarkach, nie wymaga dodatkowego oprogramowania.
Bez programowania, strony internetowe dostępne do edycji logiki sterowania.
Wykonanie logiki IF-THEN-ELSE.
Wbudowane I/O (AI: 8 kanałów wejścia termistora; DO: 4 kanały).
Obsługa monitorowania/kontroli kanałów I/O, operacji Timer.
Obsługa wysyłania emaili bez SSL oraz wysyłania poleceń CGI.
Protokół Modbus TCP do integracji z systemem SCADA.
Zgodność z IEEE 802.3af - Power over Ethernet (PoE).

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów opracowanych przez ICP DAS pełniąca rolę jednostek sterujących stosowanych w zdalnym sterowaniu logiką i monitorowaniem w różnych aplikacjach przemysłowych. WISE oferuje przyjazny i intuicyjny interfejs strony internetowej, który pozwala użytkownikom na wdrażanie logiki sterowania IF-THEN-ELSE za pomocą kilku kliknięć; bez potrzeby programowania. Dzięki swoim potężnym i łatwym w obsłudze funkcjom, minimalizuje to czas nauki, skraca czas wprowadzenia na rynek i dramatycznie obniża wysiłek i koszty ponoszone na rozwój systemu.

WISE-7105 jest zgodny z normą IEEE 802.3af (klasyfikacja, Klasa 1) - Power over Ethernet (PoE). Pozwala on na otrzymywanie zasilania z sieci PoE przez pary przewodów Ethernet (kabel Ethernet kategorii 5). Ta funkcja zapewnia większą elastyczność i wyższą wydajność, upraszczając projektowanie systemów, oszczędzając miejsce, redukując ilość kabli i eliminując konieczność stosowania dedykowanych gniazdek elektrycznych. W międzyczasie, w przypadku braku środowiska PoE, WISE-7105 nadal będzie mógł otrzymywać zasilanie z alternatywnych źródeł, takich jak zasilacze sieciowe lub baterie.

Ten wielofunkcyjny moduł WISE-7105 wspiera protokół Modbus/TCP, umożliwiając płynną integrację z oprogramowaniem SCADA. Posiada 16-bitowe, 8-kanałowe wejścia termistorów oraz 4-kanałowe wyjścia cyfrowe. Każdy kanał analogowy można skonfigurować indywidualnie.

Zastosowania

Automatyka budynkowa, Automatyka przemysłowa, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka i testeria, Sprzęt testujący, itp.

Parametry techniczne:

Product Range:	WISE I/O Module
Software
Software: Protocol:	• Modbus TCP , • CGI Command (Sending)
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (36 rule supported) , • I/O channel monitoring and control , • Timer operation (12 set supported) , • Internal Register operation (48 set supported) , • Recipe operation (12 set supported) , • Advanced P2P (8 set supported) , • non-SSL Email sending function
Moduł CPU
CPU Module: CPU:	16-bit CPU (80 MHz)
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each terminal and ±8 kV Air for random point
Wskaźniki LED
LED Indicators: Status:	1 x PoE Power , 1 x System Running , 1 x Ethernet Link/Act , 1 x Ethernet 10/100M Speed
Wejście analogowe
Wejście analogowe: Kanały:	8 (Differential)
Wejście analogowe: Typ:	Thermistor (Precon ST-A3, Fenwell U, YSI L100, YSI L300,YSI L1000, YSI B2252, YSI B3000, YSI B5000,YSI B6000, YSI B10000, YSI H10000,YSI H30000)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	±0.1% or better
Wejście analogowe: Częstotliwość próbkowania:	10 Sample/Sec. (Total)
Analog Input: Common Mode Rejection:	86 dB
Analog Input: Normal Mode Rejection:	100 dB
Wejście analogowe: Ochrona przed przepięciem:	110 VDC/VAC
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Open Wire Detection:	Yes
Analog Input: Zero Drift:	±20 μV/°C
Analog Input: Span Drift:	±25 ppm/°C
Wyjście cyfrowe
Wyjście cyfrowe: Kanały:	4
Wyjście cyfrowe: Typ:	Izolowany kolektor otwarty
Wyjście cyfrowe: Sink/Source (NPN/PNP):	Zlew
Wyjście cyfrowe: Napięcie obciążenia:	+5 VDC ~ +50 VDC
Wyjście cyfrowe: Prąd obciążenia:	700 mA/Channel
Wyjście cyfrowe: Ochrona przed przepięciem:	60 VDC
Wyjście cyfrowe: Ochrona przed przeciążeniem:	1.4 A
Wyjście cyfrowe: zabezpieczenie przed zwarciem:	Tak
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100 Base-TX and automatic MDI/MDI-X
Ethernet: PoE:	Yes
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	3.0 W
Power: Powered from PoE:	Yes, IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	Yes, 12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting/Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
