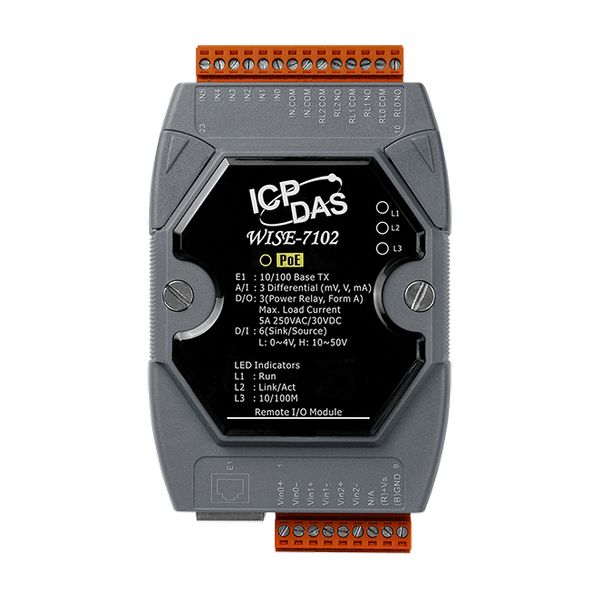

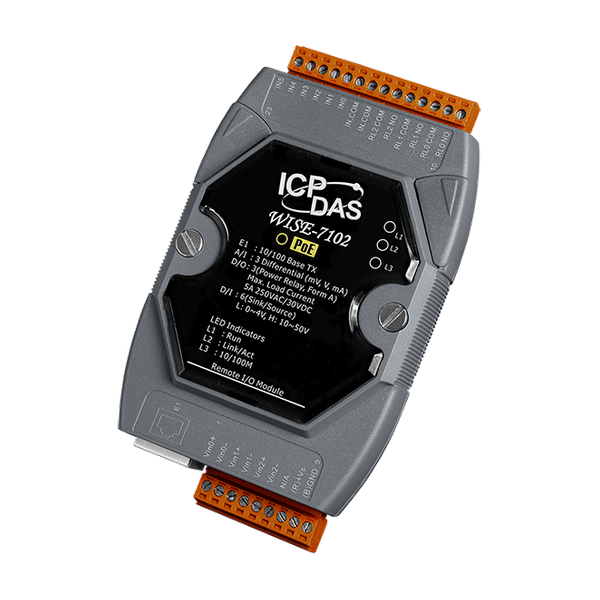

Name: WISE-7102
Brand: ICP DAS

Broszura Pobierz

Główne cechy

Działa w przeglądarkach, nie wymaga dodatkowego oprogramowania.
Bez programowania, strony internetowe do edytowania logiki sterowania.
Możliwa realizacja reguł logiki IF-THEN-ELSE.
Wbudowane I/O (AI: 3 kanały; DO: 3 kanały Przekaźnik; DI: 6 kanałów).
Wsparcie dla monitorowania/kontroli kanałów I/O, operacji Timer.
Wsparcie dla wysyłania wiadomości e-mail bez SSL oraz poleceń CGI.
Protokół Modbus TCP dla integracji z systemem SCADA.
Zgodny z IEEE 802.3af zasilaniem przez Ethernet (PoE).

Wprowadzenie

WISE (Web Inside, Smart Engine) to seria produktów opracowanych przez ICP DAS, które pełnią funkcje jednostek kontrolnych stosowanych w zdalnej logice sterowania i monitoringu w różnych aplikacjach przemysłowych. WISE oferuje przyjazny i intuicyjny interfejs internetowy, który pozwala użytkownikom na implementację logiki sterowania IF-THEN-ELSE na kontrolerach w zaledwie kilka kliknięć; nie jest wymagane programowanie. Dzięki swoim potężnym i łatwym w użyciu funkcjom, zminimalizuje krzywą uczenia, skróci czas wprowadzenia na rynek oraz znacznie zmniejszy wysiłek i koszty związane z rozwojem systemu.

WISE-7102 jest zgodny z IEEE 802.3af-compliant (klasyfikacja, Klasa 1) specyfikacją zasilania przez Ethernet (PoE). Umożliwia odbieranie zasilania z sieci PoE przez pary Ethernet (kabel Ethernet kategorii 5). Ta funkcja zapewnia większą elastyczność i wyższą wydajność, upraszczając projektowanie systemów, oszczędzając miejsce, zmniejszając liczbę kabli i eliminując konieczność stosowania dedykowanych gniazdek elektrycznych. Tymczasem, w przypadku środowiska bez PoE, WISE-7102 nadal może być zasilany przez pomocnicze źródła zasilania, takie jak adaptery AC lub baterie, itp.

Ten wielofunkcyjny moduł WISE-7102 wspiera protokół Modbus/TCP, co umożliwia bezproblemową integrację z oprogramowaniem SCADA. Posiada 3 kanały wejść analogowych, 6 kanałów wejść cyfrowych oraz 3 kanały wyjść przekaźnikowych. Każdy kanał wejściowy analogowy zapewnia wysoką ochronę przed przepięciem do 240 Vrms.

Zastosowania

Automatyka budynkowa, Automatyka fabryczna, Automatyka maszyn, Zdalna konserwacja, Zdalna diagnostyka i sprzęt testujący, itp.

Parametry techniczne:

Product Range:	WISE I/O Module
Software
Software: Protocol:	• Modbus TCP , • CGI Command (Sending)
Software: Function:	• Web Interface for Configuration , • IF-THEN-ELSE Logic operation (36 rule supported) , • I/O channel monitoring and control , • Timer operation (12 set supported) , • Internal Register operation (48 set supported) , • Recipe operation (12 set supported) , • Advanced P2P (8 set supported) , • non-SSL Email sending function
Moduł CPU
CPU Module: CPU:	16-bit CPU (80 MHz)
Izolacja
Isolation: Intra-module Isolation:	2500 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power Line
EMS Protection: ESD (IEC 61000-4-2):	±4 kV Contact for each terminal and ±8 kV Air for random point
EMS Protection: Surge (IEC 61000-4-5):	±0.5 kV for Power Line
Wskaźniki LED
LED Indicators: Status:	1 x PoE Power , 1 x System Running , 1 x Ethernet Link/Act , 1 x Ethernet 10/100M Speed
Wejście analogowe
Wejście analogowe: Kanały:	3 (Differential)
Wejście analogowe: Typ:	±150mv, ±500mv, ±1 V, ±5 V, ±10 V , ±20 mA, 0 ~ 20 mA, 4 ~ 20 mA , (Jumper Selectable)
Wejście analogowe: Rozdzielczość:	16-bit
Wejście analogowe: Dokładność:	±0.1%
Wejście analogowe: Częstotliwość próbkowania:	10 Sample/Sec. (Total)
Analog Input: Input Impedance:	Voltage: 2 MΩ , Current: 125 Ω
Analog Input: Common Mode Rejection:	86 dB Min.
Analog Input: Normal Mode Rejection:	100 dB
Wejście analogowe: Ochrona przed przepięciem:	240 Vrms
Analog Input: Overcurrent Protection:	Yes, 50 mA max. at 110 VDC/VAC max.
Analog Input: Individual Channel Configuration:	Yes
Analog Input: Open Wire Detection:	Yes, for 4 ~ 20 mA only
Analog Input: Zero Drift:	±20 μV/°C
Analog Input: Span Drift:	±25 ppm/°C
Wejście cyfrowe/licznik
Wejście cyfrowe/licznik: Kanały:	6
Wejście cyfrowe/licznik: Typ:	Prawo Kontakt
Digital Input/Counter: Sink/Source (NPN/PNP):	Sink/Source
Digital Input/Counter: ON Voltage Level:	+10 VDC ~ +50 VDC
Digital Input/Counter: OFF Voltage Level:	+4 VDC Max.
Digital Input/Counter: Max. Counts:	16-bit (65535)
Digital Input/Counter: Frequency:	50 Hz
Digital Input/Counter: Min. Pulse Width:	10 ms
Digital Input/Counter: Input Impedance:	10 KΩ, 0.5W
Wejście cyfrowe/licznik: Ochrona przed przepięciem:	+70 VDC
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	3
Wyjście przekaźnikowe: Typ:	Power Relay, Form A (SPST N.O.)
Relay Output: Contact Rating:	Operating Voltage Range: 250 VAC/30 VDC , Max Load Current: 5.0A/channel at 25°C , Intra-module Isolation, Field to Logic: 3750 VDC
Relay Output: Operate Time:	6 ms (Typical)
Relay Output: Release Time:	3 ms (Typical)
Relay Output: Electrical Endurance:	VDE: , 5 A @ 250 VAC 30,000 ops. (10 ops./minute) at 75°C , 5 A @ 30 VDC 70,000 ops. (10 ops./minute) at 75°C , UL: , 5 A @ 250 VAC/30 VDC 6,000 ops. , 3 A @ 250 VAC/30 VDC 100,000 ops.
Relay Output: Mechanical Endurance:	20,000,000 ops. at no load (300 ops./minute)
ETHERNET
Ethernet: Porty:	RJ-45 x 1, 10/100 Base-TX and automatic MDI/MDI-X
Ethernet: PoE:	Yes
Power
Power: Reverse Polarity Protection:	Yes
Power: Input Range:	12 ~ 48 VDC
Power: Consumption:	3.4 W
Power: Powered from PoE:	Yes, IEEE 802.3af, Class 1
Power: Powered from Terminal Block:	Yes, 12 ~ 48 VDC
Mechaniczny
Mechanical: Dimensions (mm):	72 x 123 x 35 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting/Wall Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
