Główne cechy
- Interfejs PCI Express x1, pełny profil
- 12-kanałowe izolowane wejście cyfrowe
- 12-kanałowe izolowane wyjście cyfrowe
- 2-kanałowe wyjście analogowe 16-bit
- 16 pojedynczych kanałów wejściowych analogowych
- Równoczesne próbkowanie i utrzymywanie
- Wbudowany kontroler MagicScan
- Zakres wejść analogowych: ±10 V, ±5 V
- 16-bitowa, 200 kS/s częstotliwość próbkowania na każdy kanał
- Sprzętowy FIFO dla wejść analogowych z łączną ilością 2048 próbek
Wprowadzenie

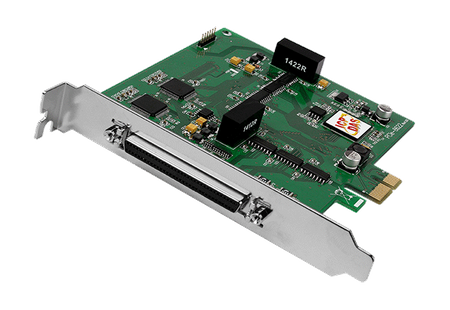

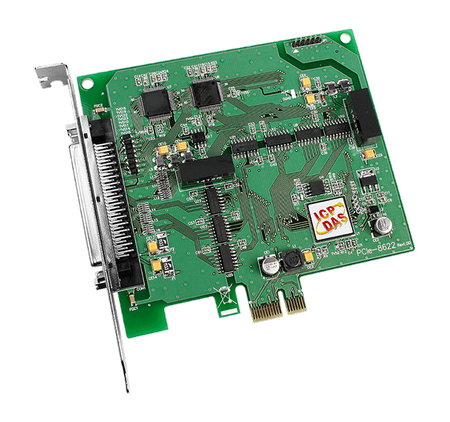

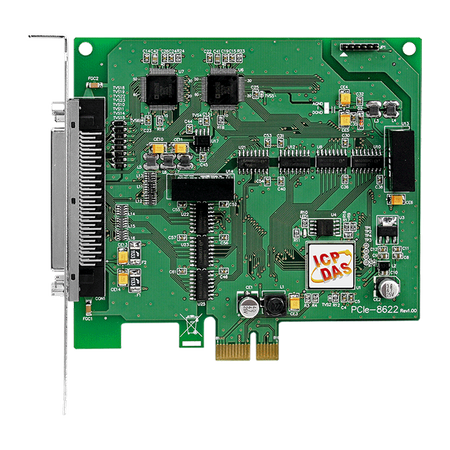

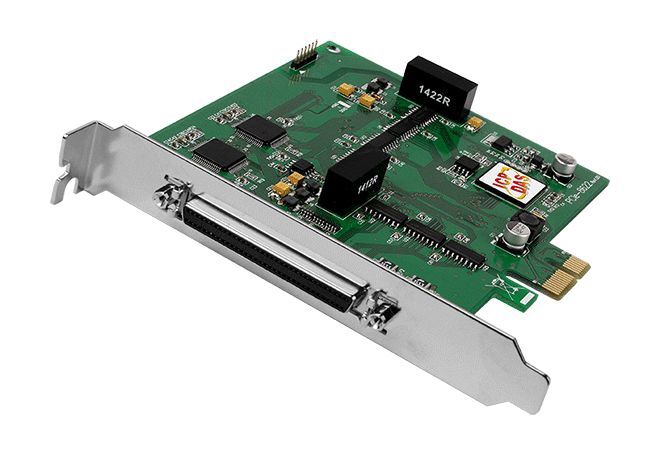

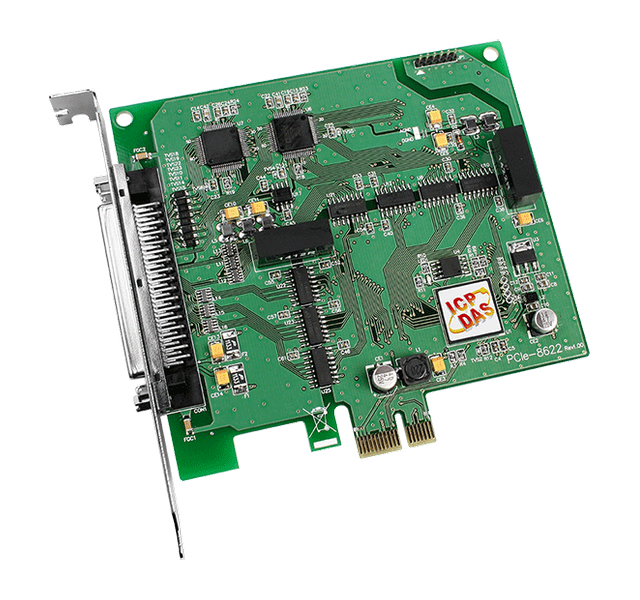

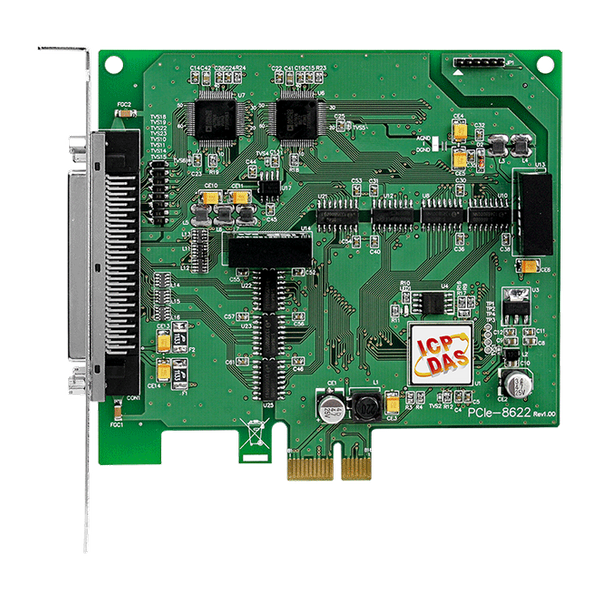

PCIe-8622 to izolowana, szybka, wielofunkcyjna karta AD z magistrali, z 16-bitowym przetwornikiem DA i izolowanym DI/O. Równocześnie próbkowane wejście AD oferuje do 16 jednobiegunowych, 16-bitowych kanałów wejściowych analogowych z 2 kB sprzętowym FIFO i ochroną izolacyjną typu magistrali 2500 VDC. Wszystkie kanały mają programowany zakres wejściowy ±10 V lub ±5 V z częstotliwością próbkowania do 200 kS/s na kanał.
PCIe-8622 obsługuje magistralę PCI Express i zapewnia 12 izolowanych kanałów wejścia cyfrowego, 12 izolowanych kanałów wyjścia cyfrowego oraz 2 kanały wyjścia analogowego o rozdzielczości 16-bit. Karta posiada pojedyncze, wysokiej gęstości złącze, co zmniejsza ilość miejsca wymaganą do instalacji.
PCIe-8622 zawiera również analogowy filtr antyaliasingowy drugiego rzędu, gdzie typowa częstotliwość -3 dB dla zakresu wejściowego ±5 V wynosi 15 kHz, a dla zakresu wejściowego ±10 V wynosi typowo 23 kHz.
PCIe-8622 obsługuje magistralę PCI Express i zapewnia 12 izolowanych kanałów wejścia cyfrowego, 12 izolowanych kanałów wyjścia cyfrowego oraz 2 kanały wyjścia analogowego o rozdzielczości 16-bit. Karta posiada pojedyncze, wysokiej gęstości złącze, co zmniejsza ilość miejsca wymaganą do instalacji.
PCIe-8622 zawiera również analogowy filtr antyaliasingowy drugiego rzędu, gdzie typowa częstotliwość -3 dB dla zakresu wejściowego ±5 V wynosi 15 kHz, a dla zakresu wejściowego ±10 V wynosi typowo 23 kHz.
Akcesoria
Parametry techniczne:
| Product Range: | PCI Express Multi-function |
HARDWARE | |
| Hardware: Card ID: | Yes (4-bit) |
| Hardware: Connector: | SCSI II 68-pin x 1 |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 16 single-ended (Simultaneously) |
| Wejście analogowe: Zakres: | Gain: 1, 2 Bipolar Range: ±10 V, ±5 V |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | 0.05 % of FSR ±1 LSB @ 25 °C, ±10 V |
| Wejście analogowe: Częstotliwość próbkowania: | 200 kS/s |
| Analog Input: Input Impedance: | 10,000 MΩ/4 pF |
| Wejście analogowe: Ochrona przed przepięciem: | Ciągły ±35 Vp-p |
| Analog Input: FIFO Size: | 2048 samples |
| Wejście analogowe: Tryb wyzwalania: | Software, Pacer, External |
| Wejście analogowe: Izolacja: | 2500 VDC (Bus-type) |
| Wejście analogowe: Transfer danych: | Polling, Interrupt, DMA |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 2 |
| Wyjście analogowe: Zakres: | ±5 V, ±10 V |
| Wyjście analogowe: Rozdzielczość: | 16-bitowy |
| Wyjście analogowe: Dokładność: | ±10 LSB |
| Analog Output: Voltage Output Capability: | ±5 mA |
| Analog Output: Slew Rate: | 2.8 V/µs |
| Wyjście analogowe: Tryb pracy: | Static Update |
Wejście cyfrowe | |
| Wejście cyfrowe: Kanały: | 12 |
| Wejście cyfrowe: Typ: | 5 V/TTL |
| Wejście cyfrowe: ON Poziom napięcia: | 2.0 V Min. |
| Wejście cyfrowe: OFF Poziom napięcia: | 0.8 V Max. |
| Wejście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wejście cyfrowe: Tryb wyzwalania: | Aktualizacja statyczna |
| Wejście cyfrowe: Transfer danych: | Sondaż |
| Wejście cyfrowe: Izolacja: | 2500 VDC |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 12 |
| Wyjście cyfrowe: Typ: | 5 V/CMOS |
| Wyjście cyfrowe: Tryb pracy: | Aktualizacja statyczna |
| Wyjście cyfrowe: Prąd obciążenia: | Sink: 6 mA @ 0.33 V ,
Source: 6 mA @ 4.77 V |
| Wyjście cyfrowe: Szybkość reakcji: | 1.0 MHz (Typical) |
| Wyjście cyfrowe: Izolacja: | 2500 VDC |
| Wyjście cyfrowe: DO Readback: | Yes |
Zegar/licznik/częstotliwość | |
| Zegar/licznik/częstotliwość: Kanały: | 2 |
Magistrala PC | |
| Magistrala PC: Typ: | PCI Express x 1 |
| PC Bus: Data Bus: | 32-bit |
Power | |
| Power: Consumption: | 600 mA @ +3.3 V ,
250 mA @ +12 V |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 120 x 125 x 22 (W x L x D) |
Środowisko | |
| Environment: Operating Temperature: | 0 ~ +60°C |
| Environment: Storage Temperature: | -20 ~ +70°C |
| Environment: Humidity: | 5 ~ 85% RH, Non-condensing |
| Status: | Available |
Jeśli potrzebujesz dodatkowych informacji zadzwoń do nas (22 831 10 42) lub napisz wiadomość.
