Główne cechy
• Automatyczny MDI / MDI-X crossover dla podłączania urządzeń typu plug-and-play
• Każdy port obsługuje automatyczną negocjację prędkości 10/100 Mbps
• Architektura store-and-forward
• Pełnodupleksowy przepływ IEEE 802.3x i kontrola przepływu półdupleksowego
• Wysokowydajne pasmo pamięci 3.2 Gbps
• Bufor ramki: 1 Mbit
• 1024 adresów MAC
• Redundantne wejścia zasilania +12 ~ +48 VDC, alarm awarii zasilania przez wyjście przekaźnikowe
• Obsługuje temperatury pracy od -40°C do +75°C
• Mocowanie na szynie DIN
Wprowadzenie

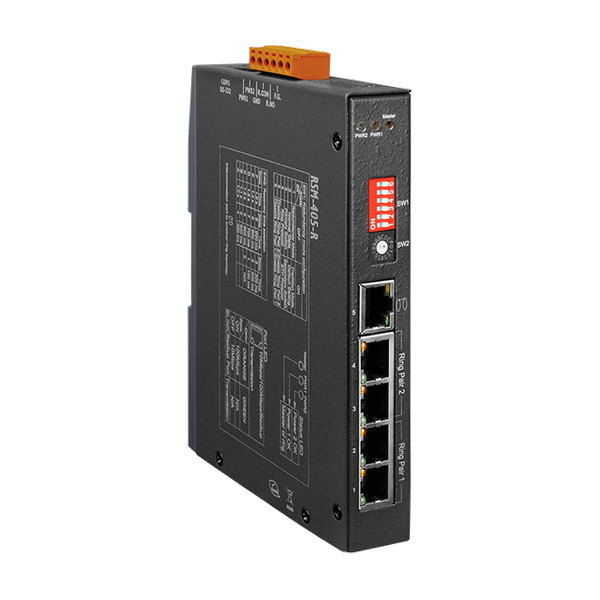

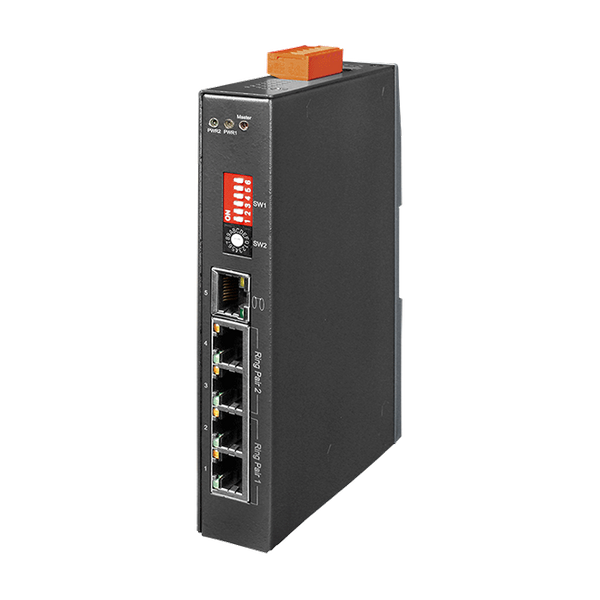

RSM-405-R to 5-portowy przemysłowy przełącznik Ethernet (10/100Base-TX) z redundantnym pierścieniem czasu rzeczywistego. RSM-405-R obsługuje funkcję automatycznej negocjacji 10/100M i automatyczną funkcję MDI /MDIX. Może automatycznie przełączać prędkość transmisji (10 Mbps lub 100 Mbps) dla odpowiednich połączeń. Złącza portów Ethernet to ekranowane RJ-45. Ekranowane złącza RJ-45 zapewniają wysoką niezawodność środowiska Ethernet w kontroli przemysłowej i automatyzacji. Wbudowana technika Cyber-Ring ICP DAS umożliwia umieszczenie kilku przełączników w redundantnym pierścieniu. Zazwyczaj wykrywa i odzyskuje awarię łącza miedzianego w ciągu około 20 ms - dla większości zastosowań jest to proces płynny. RSM-405-R jest bardzo łatwy w użyciu i całkowicie wolny od ustawień programowych. Po wyjęciu z opakowania wystarczy użyć jednego lub dwóch przełączników dip lub obrotowych, aby go uruchomić. RSM-405-R zapewnia dwa wejścia zasilania, które mogą być jednocześnie podłączone do żywych źródeł zasilania DC. Jeśli jedno z wejść zasilania zawiedzie, drugie żywe źródło działa jako zapasowe, automatycznie wspierając potrzeby zasilania RSM-405-R. Funkcja wyjścia przekaźnika może dostarczyć sygnał ostrzegawczy w przypadku awarii podwójnego zasilania lub sieci.
| Product Range: | Ethernet Switch |
Wskaźniki LED | |
| LED Indicators: Status: | Power, 10/100M, Link/Act, Master |
ETHERNET | |
| Ethernet: Porty: | 5 x RJ-45, 10/100Base-TX |
| Ethernet: Standards: | IEEE 802.3, IEEE 802.3u, IEEE802.3x |
| Ethernet: Processing Type: | Store & forward wire speed switching |
| Ethernet: MAC Table: | 1024 |
| Ethernet: Memory Bandwidth: | 3.2 Gbps |
| Ethernet: Frame Buffer Memory: | 1 Mbit |
| Ethernet: Flow Control: | IEEE 802.3x flow control, back pressure flow control |
| Ethernet: Protocol: | Modbus/TCP |
| Ethernet: Redundant Strategy: | STP, Ring (ICP DAS) |
| Ethernet: Isolation: | 1500 Vrms 1 minute |
| Ethernet: DIP Switch: | Yes, ,
1x Redundancy mode confi guration ,
1x Max. Recovery time selection |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232 |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +12 ~ +48 VDC (Non- Isolation,redundant input) |
| Power: Consumption: | 0.22 A @ 24 VDC, +/-5% arrowed with 100M Full duplex |
| Power: Alarm Output: | Yes,Relay 2 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 25 x 168 x 119 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
| Mechanical: Ingress Protection Rating: | IP30 |
Środowisko | |
| Environment: Operating Temperature: | -40 °C ~ + 75 °C |
| Environment: Storage Temperature: | -40 °C ~ + 85 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
