Główne cechy
• Oferuje 2 x porty światłowodowe 100-FX oraz 4 x porty Ethernet
• Każdy port obsługuje automatyczne negocjowanie prędkości 10/100 Mbps
• Pełny dupleks IEEE 802.3x i kontrola przepływu z zastosowaniem backpressure'a dla półdupleksu
• Automatyczne przełączanie MDI/MDI-X dla łatwego podłączania
• Architektura store-and-forward
• Obsługuje temperatury pracy w zakresie od 0 do +70 °C
• Tryb jednobodowy, złącze SC światłowodowe
Wprowadzenie

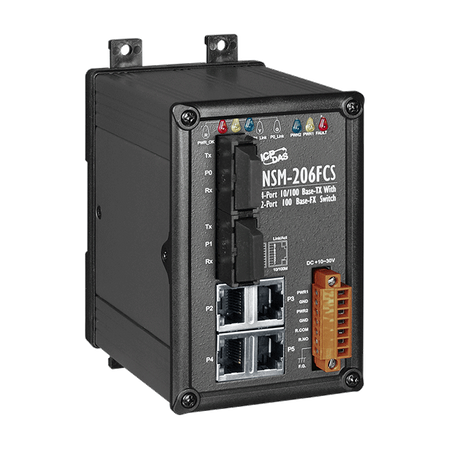

NSM-206FCS to 4-portowy niezarządzalny przełącznik Ethernet z dwoma portami światłowodowymi. Dzięki wykorzystaniu światłowodów, można unikać zakłóceń w systemie i zapewniać szybkie transmisje (100 Mbps) na duże odległości (do 15 km). NSM-206FCS oferuje szeroki zakres zasilania 10 do 30 VDC, co umożliwia dopasowanie do wszystkich standardów zasilania stosowanych w automatyce przemysłowej, bez potrzeby stosowania zewnętrznych konwerterów zasilania. Szeroki zakres zasilania obniża koszty instalacji i konserwacji.
Parametry techniczne:
| Product Range: | Ethernet Switch |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact |
Wskaźniki LED | |
| LED Indicators: Status: | PWR1, PWR2, PWR_Fault, PWR_OK, Link/Act, 10/100M |
ETHERNET | |
| Ethernet: Porty: | 4 x RJ-45, 10/100Base-TX |
| Ethernet: Standards: | IEEE 802.3, 802.3u, 802.3x |
| Ethernet: Processing Type: | Store & forward; wire speed switching |
| Ethernet: MAC Table: | 1024 |
| Ethernet: Memory Bandwidth: | 1.6 Gbps |
| Ethernet: Frame Buffer Memory: | 256 Kbit |
| Ethernet: Flow Control: | IEEE 802.3x flow control, back pressure flow control |
| Ethernet: Isolation: | 1500 Vrms 1 minute |
Fiber | |
| Fiber: Ports: | 2 x 100 Base-FX, SC connector |
| Fiber: Mode: | Single-Mode |
| Fiber: Fiber Cable: | 8.3/125, 8.7/125, 9/125 or 10/125 gm |
| Fiber: Distance: | 15 km, (9/125 gm recommended) for full duplex |
| Fiber: Wavelength: | 1300 or 1310nm |
| Fiber: TX Output: | -15 dBm Min. ,
-8 dBm Max. |
| Fiber: RX Sensitivity: | -36 dBm |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Input Range: | +10 ~ +30 VDC (Redundant input) |
| Power: Redundant Power Inputs: | Yes |
| Power: Consumption: | 0.2 A @ 24 VDC |
| Power: Alarm Output: | Yes, Relay 1 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Metal |
| Mechanical: Dimensions (mm): | 73 x 132 x 105 (W x L x H) |
| Mechanical: Installation: | DIN-rail mounting or wall mounting |
| Mechanical: Ingress Protection Rating: | IP20 |
Środowisko | |
| Environment: Operating Temperature: | 0 °C ~ +70 °C |
| Environment: Storage Temperature: | -20 °C ~ +85 °C |
| Environment: Humidity: | 10% ~ 90% RH, Non-condensing |
| Status: | Available |
