Główne cechy
- Serwer WWW do konfiguracji
- Kosztowne miniaturowe moduły I/O Ethernet
- Obsługa protokołów Modbus TCP/UDP i MQTT
- Połączenie pary I/O (push i pull)
- Redundantne zasilanie: PoE (IEEE 802.3af, klasa 1) i zasilanie DC
- Obsługa podwójnego watchdog'a
- Obsługa aktualizacji oprogramowania przez Ethernet
- Obsługa zatrzaskiwanych wejść cyfrowych (DI), 32-bitowych liczników DI i pomiaru częstotliwości
- Wartości początkowe i bezpieczne wyjść cyfrowych (DO)
Wprowadzenie
Moduły serii tET/tPET to IP-based Ethernet I/O umożliwiające monitorowanie i sterowanie różnymi funkcjami cyfrowymi I/O. Moduły można zdalnie kontrolować poprzez sieć Ethernet 10/100 M, używając protokołu Modbus TCP. Modbus stał się de facto standardem komunikacyjnym w przemyśle, obecnie najczęściej stosowanym do łączenia urządzeń elektronicznych przemysłowych. Dzięki temu seria tET/tPET doskonale integruje się z systemami HMI, SCADA, PLC oraz innym oprogramowaniem.
Funkcjonalność serii tET/tPET jest niemal identyczna z serią ET-7000/PET-7000. Moduły serii tET/tPET, będące miniaturowymi modułami Ethernet I/O, obsługują różne typy I/O, takie jak izolowane fotoprzekaźnikowe wejścia cyfrowe, styki przekaźnika, przekaźniki na solid-state i wyjścia otwarty kolektor. Moduł można użyć do stworzenia pary połączeń DI do DO przez Ethernet. Po zakończeniu konfiguracji, moduł serii tET/tPET może odczytywać stan lokalnych kanałów DI i następnie używać protokołu Modbus/TCP, aby nieustannie zapisywać dane na zdalnym urządzeniu DO w tle.
Seria tET/tPET oferuje podwójny watchdog: watchdog CPU i watchdog hosta. Watchdog CPU automatycznie resetuje się, gdy wbudowane oprogramowanie działa nieprawidłowo. Watchdog hosta monitoruje kontroler hosta (PC lub PLC), a wyjście modułu przechodzi do wcześniej zdefiniowanego stanu (wartość bezpieczna), gdy host zawiedzie.

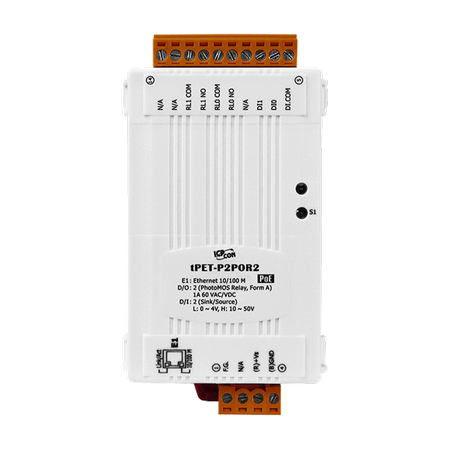

Dla maksymalnej oszczędności miejsca, moduły serii tET/tPET oferowane są w niezwykle małym formacie, co umożliwia ich łatwą instalację w dowolnym miejscu, nawet bezpośrednie wbudowanie w maszynę. Wyposażone są w dwa zdejmowane złącza terminalowe dla łatwego okablowania oraz potężny 32-bitowy procesor ARM do efektywnej obsługi ruchu sieciowego. Seria tPET oferuje prawdziwe zasilanie Power over Ethernet (PoE) zgodne z IEEE 802.3af (klasifikacja, klasa 1) za pomocą standardowego kabla Ethernet kategorii 5, otrzymując zasilanie ze switcha PoE, jak NS-205PSE. W przypadku braku switcha PoE na miejscu, seria tPET przyjmuje zasilanie z adaptera DC.
Funkcjonalność serii tET/tPET jest niemal identyczna z serią ET-7000/PET-7000. Moduły serii tET/tPET, będące miniaturowymi modułami Ethernet I/O, obsługują różne typy I/O, takie jak izolowane fotoprzekaźnikowe wejścia cyfrowe, styki przekaźnika, przekaźniki na solid-state i wyjścia otwarty kolektor. Moduł można użyć do stworzenia pary połączeń DI do DO przez Ethernet. Po zakończeniu konfiguracji, moduł serii tET/tPET może odczytywać stan lokalnych kanałów DI i następnie używać protokołu Modbus/TCP, aby nieustannie zapisywać dane na zdalnym urządzeniu DO w tle.
Seria tET/tPET oferuje podwójny watchdog: watchdog CPU i watchdog hosta. Watchdog CPU automatycznie resetuje się, gdy wbudowane oprogramowanie działa nieprawidłowo. Watchdog hosta monitoruje kontroler hosta (PC lub PLC), a wyjście modułu przechodzi do wcześniej zdefiniowanego stanu (wartość bezpieczna), gdy host zawiedzie.
Dla maksymalnej oszczędności miejsca, moduły serii tET/tPET oferowane są w niezwykle małym formacie, co umożliwia ich łatwą instalację w dowolnym miejscu, nawet bezpośrednie wbudowanie w maszynę. Wyposażone są w dwa zdejmowane złącza terminalowe dla łatwego okablowania oraz potężny 32-bitowy procesor ARM do efektywnej obsługi ruchu sieciowego. Seria tPET oferuje prawdziwe zasilanie Power over Ethernet (PoE) zgodne z IEEE 802.3af (klasifikacja, klasa 1) za pomocą standardowego kabla Ethernet kategorii 5, otrzymując zasilanie ze switcha PoE, jak NS-205PSE. W przypadku braku switcha PoE na miejscu, seria tPET przyjmuje zasilanie z adaptera DC.
Zastosowania
Automatyzacja fabryk, budynków i domów, Zdalna konserwacja
Parametry techniczne:
| Product Range: | tET/tPET Series |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: CPU: | 32-bit MCU |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, PoE |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 2 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +10 to +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +4 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 3.5 kHz (without filter) |
| Digital Input/Counter: Min. Pulse Width: | 0.15 ms |
| Digital Input/Counter: Isolation: | 3750 Vrms |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 2 |
| Wyjście przekaźnikowe: Typ: | PhotoMOS Relay, Form A |
| Relay Output: Contact Rating: | 60V/1.0A (Operating Temperature -25 to +40°C) ,
60V/0.8A (Operating Temperature +40 to +60°C) ,
60V/0.7A (Operating Temperature +60 to +75°C) |
| Relay Output: Operate Time: | 1.3 ms (Typical) |
| Relay Output: Release Time: | 0.1 ms (Typical) |
| Relay Output: Electrical Endurance: | Long Life and No Sparking |
| Relay Output: Isolation: | 3000 Vrms |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
| Ethernet: PoE: | Yes |
| Ethernet: Access Control: | Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP, and MQTT |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 1.0 W |
| Power: Powered from PoE: | IEEE 802.3af, Class 1 |
| Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 52 x 95 x 27 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 to 90% RH, Non-condensing |
| Status: | Available |
