Główne cechy
- Wbudowany serwer WWW
- Web HMI
- Wsparcie dla protokołów Modbus TCP i Modbus UDP
- Bezpieczeństwo komunikacji
- Podwójny watchdog
- Połączenie I/O w parach
- Wbudowane I/O
- DI/Licznik: 6 kanałów
- Przekaźnik mocy: 6 kanałów
Wprowadzenie

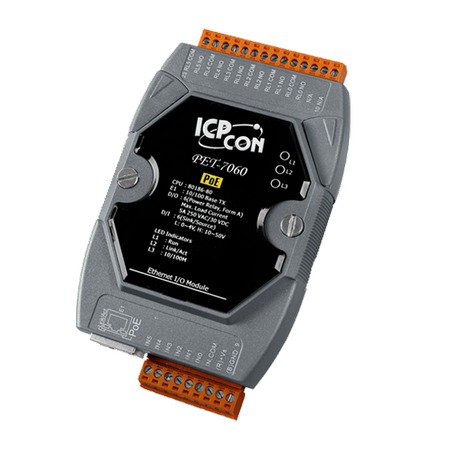

Moduł PET-7060 posiada 6 kanałów cyfrowych wejść mokrych oraz 6 przekaźników elektromechanicznych typu A. Charakteryzuje się izolacją optyczną zapewniającą ochronę przed przelotnymi przepięciami do 3000 VDC, jednak bez izolacji między kanałami. Każdy kanał wejściowy może być używany jako licznik 32-bitowy. Wartość uruchomieniowa i wartość bezpieczna przekaźnika są programowalne. Uwaga: Podczas podłączania ładunków indukcyjnych do przekaźników, może wystąpić duża siła elektromotoryczna przeciwnego kierunku podczas aktywacji przekaźnika, z powodu energii zgromadzonej w ładunku. Takie napięcia mogą poważnie uszkodzić styki przekaźnika i znacznie skrócić jego żywotność. Aby ograniczyć te napięcia przy ładunkach indukcyjnych, zainstaluj diodę przeciwprzepięciową dla ładunków prądu stałego lub warystor tlenku metalu dla ładunków prądu przemiennego.
Zastosowania
Automatyka budynkowa, automatyka przemysłowa, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka i testowanie urządzeń.
| Product Range: | ET-7000 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | I/O: 3000 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±2 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet, PoE |
Wejście cyfrowe/licznik | |
| Wejście cyfrowe/licznik: Kanały: | 6 |
| Wejście cyfrowe/licznik: Typ: | Prawo Kontakt |
| Digital Input/Counter: Sink/Source (NPN/PNP): | Sink/Source |
| Digital Input/Counter: ON Voltage Level: | +10 to +50 VDC |
| Digital Input/Counter: OFF Voltage Level: | +4 VDC (max.) |
| Digital Input/Counter: Max. Counts: | 4,294,967,295 (32-bit) |
| Digital Input/Counter: Frequency: | 500 Hz |
| Digital Input/Counter: Min. Pulse Width: | 1 ms |
| Digital Input/Counter: Input Impedance: | 10 kΩ |
| Wejście cyfrowe/licznik: Ochrona przed przepięciem: | +70 VDC |
Wyjście przekaźnikowe | |
| Wyjście przekaźnikowe: Kanały: | 6 |
| Wyjście przekaźnikowe: Typ: | Power Relay, Form A (SPST N.O.) |
| Relay Output: Contact Rating: | 5 A @ 250 VAC/24 VDC (Resistive Load) |
| Relay Output: Operate Time: | 10 ms (Max.) |
| Relay Output: Release Time: | 5 ms (Max.) |
| Relay Output: Electrical Endurance: | 10^5 ops. |
| Relay Output: Mechanical Endurance: | 2 × 10^7 ops. |
| Relay Output: Power on Value: | Programmable |
| Relay Output: Safe Value: | Programmable |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
| Ethernet: PoE: | Yes |
| Ethernet: Access Control: | ID, Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 2.8 W (max.) |
| Power: Powered from PoE: | IEEE 802.3af |
| Power: Powered from Terminal Block: | +12 to +48 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 to 90% RH, Non-condensing |
| Status: | Available |
