Główne cechy
- Wbudowany serwer WWW
- Web HMI
- Wsparcie dla protokołów Modbus TCP i Modbus UDP
- Bezpieczeństwo komunikacji
- Podwójny watchdog
- Wbudowane I/O
- AI: 10/20 Kanałów
Wprowadzenie

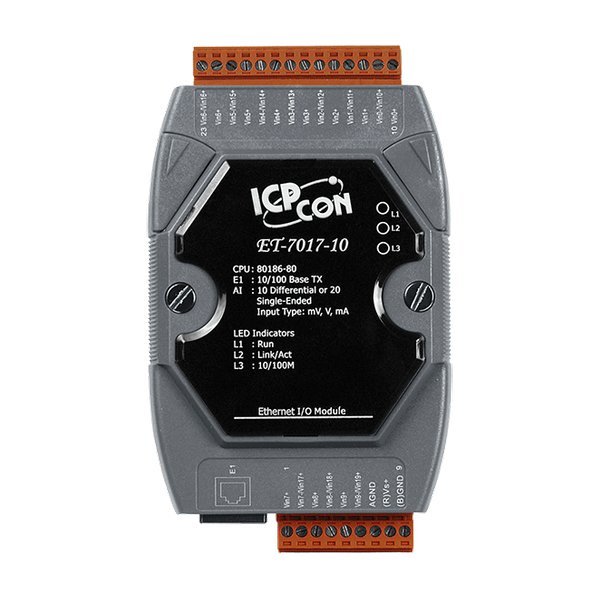

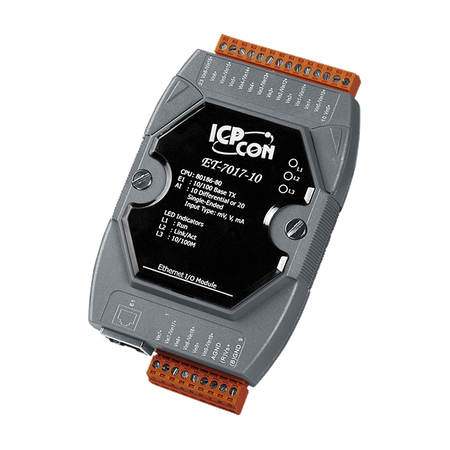

ET-7017-10 to moduł z 10-kanałowymi wejściami różnicowymi lub 20-kanałowymi wejściami jednobiegunowymi. Oferuje programowalny zakres wejściowy na wszystkich kanałach analogowych (+/-150 mV, +/-500 mV, +/-1 V, +/-5 V, +/-10 V, +/-20 mA, 0 ~ 20 mA i 4 ~ 20 mA). Każdy kanał analogowy można skonfigurować indywidualnie i ma 240 Vrms wysoką ochronę przed przepięciami. Każde wejście analogowe może być zaprogramowane do akceptowania napięcia lub prądu jako wejścia, zależnie od ustawienia odpowiedniego zworka. Szybkość próbkowania ET-7017-10 ma dwa tryby; tryb szybki i normalny do rozważenia. ET-7017-10/PET-7017-10/ET-7217-10/PET-7217-10 posiada również kwalifikację dla ochrony ESD 4 kV oraz 3000 VDC izolacji między modułami.
Zastosowania
Automatyka budynkowa, automatyka przemysłowa, automatyka maszyn, zdalna konserwacja, zdalna diagnostyka i aparatura testowa.
| Product Range: | ET-7000 |
Software | |
| Software: Built-in Web Server: | Yes |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Module, Communication (Programmable) |
Izolacja | |
| Isolation: 2-way Isolation: | Ethernet: 1500 VDC ,
I/O: 2500 VDC |
Ochrona EMS | |
| EMS Protection: EFT (IEC 61000-4-4): | ±4 kV for Power Line |
| EMS Protection: ESD (IEC 61000-4-2): | ±4 kV Contact for each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: Surge (IEC 61000-4-5): | ±0.5 kV for Power Line |
Wskaźniki LED | |
| LED Indicators: Status: | Run, Ethernet |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 10 differential or 20 single-ended (Note1), ,
software selectable |
| Wejście analogowe: Typ: | Voltage ,
Natężenie |
| Wejście analogowe: Zakres: | ±150 mV, ±500 mV, ±1 V, ±5 V, ±10 V ,
±20 mA, 0 to 20 mA, 4 to 20 mA ,
(Jumper Selectable) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | Normal Mode: ±0.1% ,
Fast Mode: ±0.5% or better |
| Wejście analogowe: Częstotliwość próbkowania: | Normal Mode: 10 Hz (total channels) ,
Fast Mode: 50 Hz (total channels) |
| Analog Input: Input Impedance: | Voltage: 2 MΩ (Differential), 1 MΩ (Single-ended) ,
Current: 125 Ω |
| Analog Input: Common Voltage Protection: | ±200 VDC |
| Wejście analogowe: Ochrona przed przepięciem: | Differential: 240 Vrms ,
Single-ended: 150 Vrms |
| Analog Input: Overcurrent Protection: | 50 mA at 110 VDC (max.) |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | For 4 to 20 mA only |
| Wejście analogowe: Izolacja: | ±400 VDC, Virtual Channel to Channel Isolation |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10/100 Base-TX |
| Ethernet: Access Control: | ID, Password and IP Filter |
| Ethernet: Protocol: | Modbus TCP, Modbus UDP |
Power | |
| Power: Reverse Polarity Protection: | Yes |
| Power: Consumption: | 2.8 W (max.) |
| Power: Powered from Terminal Block: | +10 to +30 VDC |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 35 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 to 90% RH, Non-condensing |
| Status: | Available |
