Główne cechy
• Pomiary mocy True RMS• Analiza energii dla 1P2W, 1P4W
• Pomiary prądu do 60 A z różnym współczynnikiem przekładnika CT
• Pomiary napięcia do 300 V

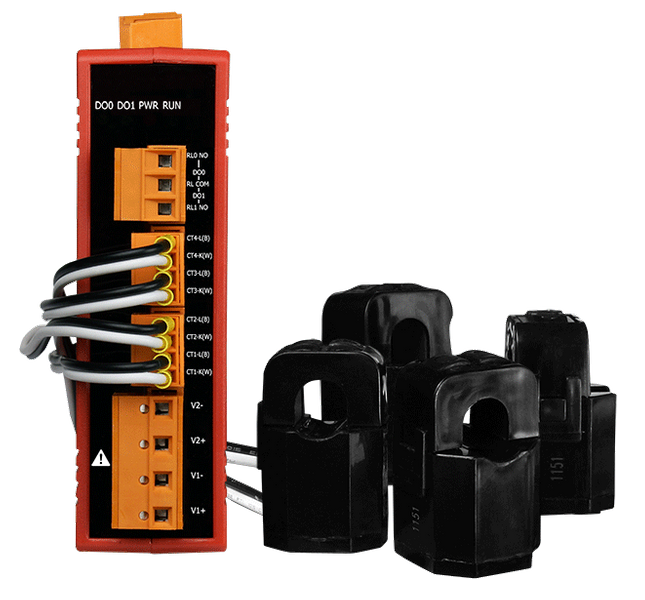

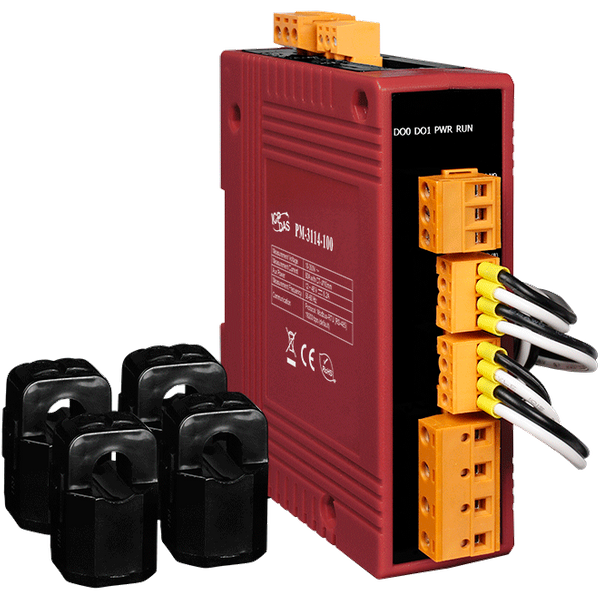

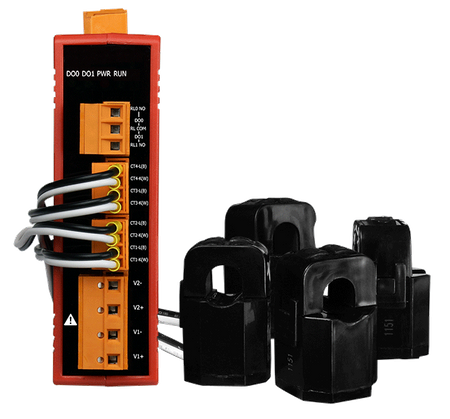

• Zacisk CT do łatwego montażu
• Dokładność pomiaru mocy lepsza niż 0,5% (PF=1)
• Obsługa protokołu Modbus RTU
• Obsługa dwóch wyjść przekaźnika mocy (format A)
• Zgodność z IEC 61010-1 i EN 61010-1
Wprowadzenie
ICP DAS prezentuje najbardziej zaawansowane, ekonomiczne inteligentne liczniki energii z serii PM-3000, które umożliwiają dostęp do rzeczywistego zużycia energii elektrycznej dla jednofazowych pomiarów mocy. Dzięki wysokiej dokładności (<0,5%, PF=1), seria PM-3000 może być stosowana zarówno po stronie pierwotnej niskiego napięcia, jak i po stronie wtórnej średniego/wysokiego napięcia. Umożliwia użytkownikom uzyskanie wiarygodnych i dokładnych odczytów zużycia energii z monitorowanych urządzeń w czasie rzeczywistym. Te kompaktowe i ekonomiczne liczniki wyposażone są w rewolucyjny przewodowy zacisk CT (różne typy, obsługa prądu wejściowego do 200 A). Działa w szerokim zakresie napięć wejściowych od 10 do 300 VAC, co umożliwia globalną kompatybilność. Dzięki dwóm kanałom wyjściowym przekaźników, może być połączony z syrenami lub oświetleniem w celu przekazywania alarmów. Obsługuje protokoły Modbus RTU, Modbus TCP lub CANopen, co ułatwia integrację.Zastosowania
• Monitorowanie generatorów
• Systemy dystrybucji rozdzielnic
• Zarządzanie energią
• Analiza jakości energii
Parametry techniczne:
| Product Range: | Wired Meter |
AC Power Measurement | |
| AC Power Measurement: Wiring: | 1P4W-4CT |
| AC Power Measurement: Loops: | Single-phase |
| AC Power Measurement: Input Voltage: | 10 ~ 300 V |
| AC Power Measurement: Input Current: | CTØ10 mm (0.05 A ~ 60 A) |
| AC Power Measurement: Input Frequency: | 50/60 Hz |
| AC Power Measurement: W Accuracy: | Better than 0.5% (PF=1) |
| AC Power Measurement: Power Parameter Measurement: | True RMS voltage (Vrms), True RMS current (Irms), Active Power (kW), Active Energy (kWh), Apparent Power (kVA), Apparent Energy (kVAh), Reactive Power (kVAR), Reactive Energy (kVARh), Power Factor (PF), Frequency |
| AC Power Measurement: Data Update Rate: | 1 Second |
CT | |
| CT: Includes CTs: | 4 |
| CT: Type: | Clip |
| CT: Max. Current: | 60 A |
| CT: Inside Diameter: | 10 mm |
| CT: Leading Cable: | 1.8 m |
Porty COM | |

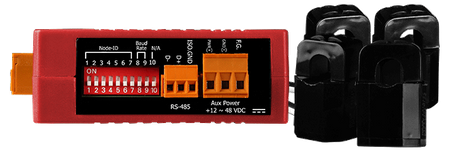

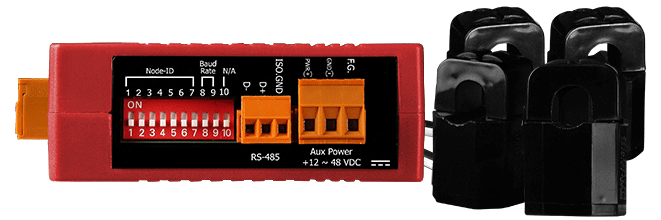

| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 9600, 19200 (default), 38400, 115200; DIP Switch Selectable |
| COM Ports: Data Format: | N,8,1 (default); N,8,2; E,8,1; E,8,2; O,8,1; O,8,2 |
| COM Ports: Protocol: | Modbus RTU |
| COM Ports: Isolation: | 3000 VDC |
Power | |
| Power: Input Range: | +12 ~ 48 VDC |
| Power: Consumption: | 2 W |
| Power: Alarm Output: | Form A (Normal Open) x 2; Relay Contact Voltage Range: 5 A @ 250 VAC (47 ~ 63 Hz), 5 A @ 30 VDC |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 33 x 127 x 100 (W x L x H) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -20 ~ +70 °C |
| Environment: Storage Temperature: | -25 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
