Główne cechy
• 80188, 40 MHz CPU
• MiniOS7 Inside
• Wbudowany ISaGRAF Ver.3 SoftLogic (IEC 61131-3)
• 10 portów Ethernet
• Obsługa Modbus RTU/ASCII Master
• Obsługa Modbus RTU/TCP Slave
Wprowadzenie

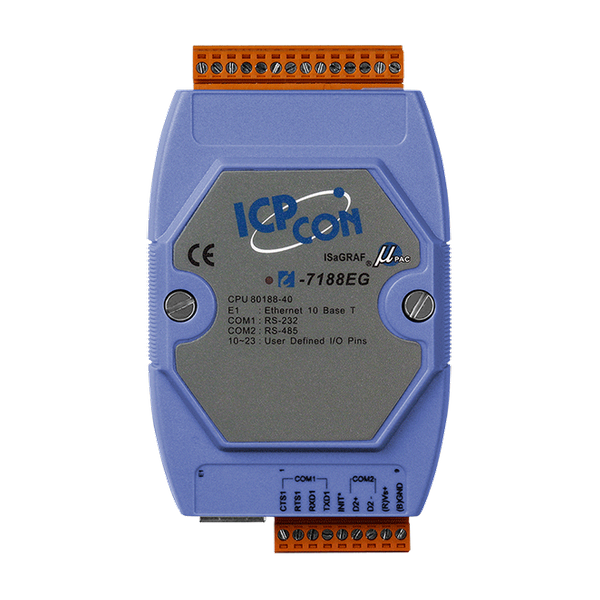

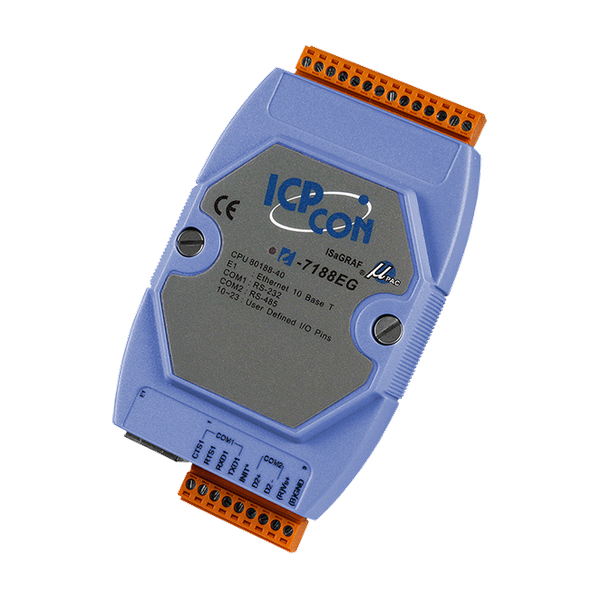

Seria I-7188EG (I-7188EG, I-7188EGD) to kompaktowy PAC z wbudowanym ISaGRAF SoftLogic. Posiada jeden port Ethernet 10 Base-T, jeden port RS-232 oraz jeden port RS-485.
Użytkownik może wybrać płytę rozszerzeń I/O, X-Board, aby rozszerzyć porty COM, I/O lub pamięci I-7188EG. I-7188EG obsługuje protokół Modbus serial, protokół Modbus TCP/IP, protokół Modbus Master, zdalne I/O, SMS: Short Message Service, Fbus, Ebus, połączenie modemowe, wyświetlacz MMICON/LCD oraz protokół definiowany przez użytkownika.
I-7188EGD jest taki sam jak I-7188EG, ale posiada 5-cyfrowy wyświetlacz LED 7-segmentowy.
Uwaga:
ISaGRAF nie działa na 64-bitowych komputerach z systemem Windows 7/8. Win-GRAF będzie odpowiednim wyborem.
Użytkownik może wybrać płytę rozszerzeń I/O, X-Board, aby rozszerzyć porty COM, I/O lub pamięci I-7188EG. I-7188EG obsługuje protokół Modbus serial, protokół Modbus TCP/IP, protokół Modbus Master, zdalne I/O, SMS: Short Message Service, Fbus, Ebus, połączenie modemowe, wyświetlacz MMICON/LCD oraz protokół definiowany przez użytkownika.
I-7188EGD jest taki sam jak I-7188EG, ale posiada 5-cyfrowy wyświetlacz LED 7-segmentowy.
Uwaga:
ISaGRAF nie działa na 64-bitowych komputerach z systemem Windows 7/8. Win-GRAF będzie odpowiednim wyborem.
Zastosowania
Parametry techniczne:
| Product Range: | uPAC-7186EG/I-7188XG/I-7188EG |
Software | |
| Software: OS: | MiniOS7 |
| Software: Protocol: | • NET ID ,
• Modbus TCP/IP Slave ,
• Modbus RTU/ASCII Master ,
• Modbus RTU Slave ,
• DCON Protocol ,
• User-defined Protocol ,
• I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O ,
• Fbus ,
• Ebus ,
• SMS |
| Software: Development: | Embedded ISaGRAF Ver.3 SoftLogic (IEC 61131-3) |
Moduł CPU | |
| CPU Module: CPU: | 80188, 40 MHz or compatible |
| CPU Module: 64-bit Hardware Serial Number: | Yes |
| CPU Module: EEPROM: | 2 KB |
| CPU Module: Flash: | 512 KB |
| CPU Module: NVRAM: | 31 Bytes |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Real Time Clock: | Provide seconds, minutes, hours, dates, day of week, month, year |
| CPU Module: Watchdog Timer: | Yes |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x System |
Rozszerzenie I/O | |
| I/O Expansion: I/O Type: | X-board |
ETHERNET | |
| Ethernet: Porty: | 1 x RJ-45, 10Base-T |
Porty COM | |
| Porty COM: Porty: | 1 x RS-232, 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 115200 bps Max. |
Power | |
| Power: Input Range: | +10 ~ 30 VDC |
| Power: Consumption: | 2.0 W |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 72 x 123 x 33 (W x H x D) |
| Mechanical: Installation: | DIN-Rail Mounting |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +80 °C |
| Environment: Humidity: | 5 ~ 90 %, Non-condensing |
| Status: | Available |
