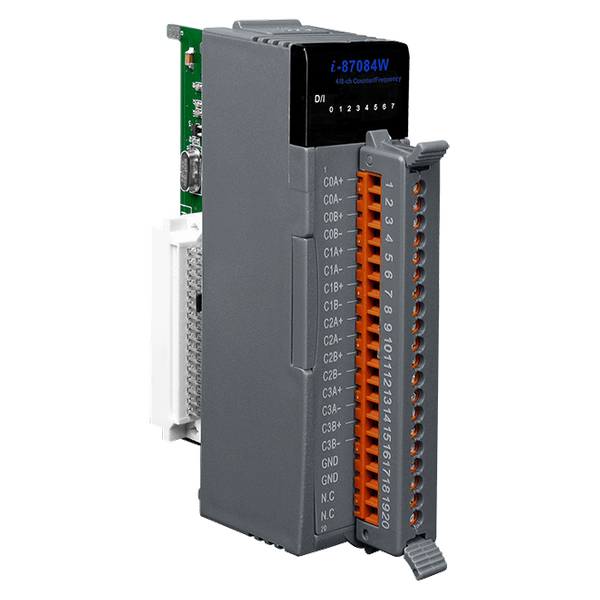

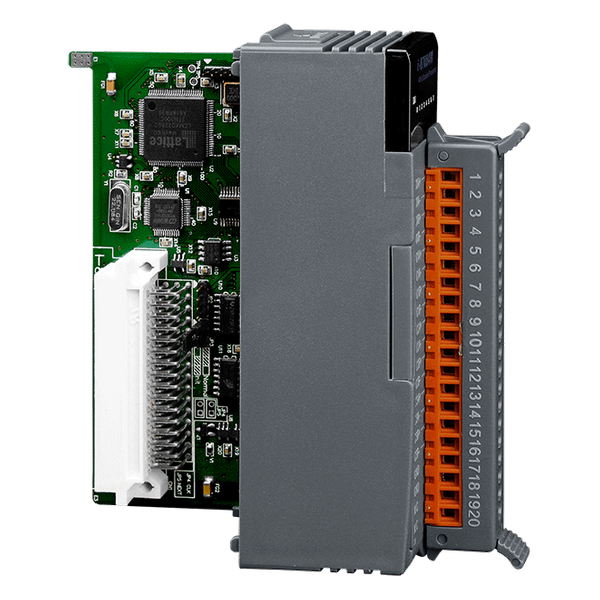

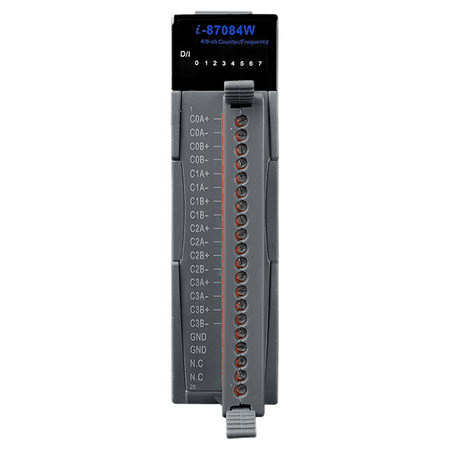

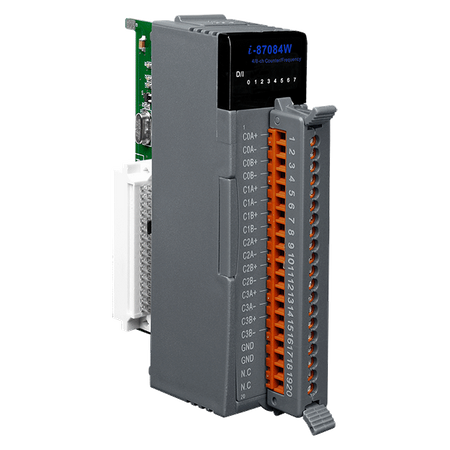

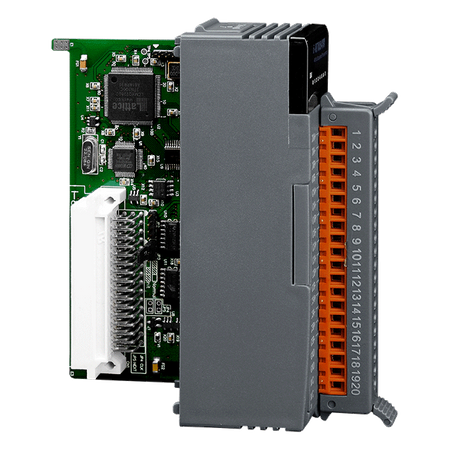

Name: I-87084W-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 8 kanałów liczników (Up Counter/Frequency) lub 4 kanały wejść enkoderów
• Programowalny filtr cyfrowy
• Wejście izolowane lub nieizolowane
• Licznik 32-bitowy
• Konfiguracja indywidualnych kanałów
• Wirtualne podtrzymanie bateryjne do zachowania wartości liczników
• Maksymalna częstotliwość do 1 MHz
• Wartości wstępne dla wejść licznika

Wprowadzenie

I-87084W-G to 32-bitowy moduł wejścia liczników/wysokiej prędkości częstotliwości/enkoderów oferujący różnorodne tryby, w tym "Licznik w górę", "Wejście częstotliwości", "Licznik w górę/dół", "Licznik bezpośredni/pulsacyjny" oraz "Licznik fazowy A/B". Tryby mogą być indywidualnie ustawiane dla wszystkich 8 kanałów, gdzie niektóre kanały mogą być ustawione w trybie "Licznik w górę", a inne jednocześnie w trybie "Częstotliwość", "Licznik w górę/dół" lub "Wejście enkodera". Wbudowany filtr cyfrowy jest ważny zarówno dla trybów nieizolowanych, jak i izolowanych, i może odfiltrować hałas, gdzie szerokość impulsu wysoki/niski jest mniejsza niż minimalna szerokość wysoki/niski filtra cyfrowego. I-87084W-G oferuje funkcję wirtualnego podtrzymania bateryjnego w trybie licznika, a tryb izolowany lub nieizolowany jest wybieralny za pomocą zworek.

Zastosowania

• Pomiar liczników
• Pomiar częstotliwości i kontrola ruchu enkoderów

Parametry techniczne:

Product Range:	I-8K/I-87K Series (High Profile)
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	2000 VDC
Ochrona EMS
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 8 x I/O
Counter/Frequency/Encoder Input
Counter/Frequency/Encoder Input: Channels:	4-channel Up/Down Counter (CW/CCW) , 4-channel Dir/Pulse Counter (Bi-direction) , 4-channel A/B Phase (Quadrature Counting) , 8-channel Up Counter , 8-channel Frequency
Counter/Frequency/Encoder Input: Type:	Counter, Frequency or Encoder
Counter/Frequency/Encoder Input: Counter Mode:	Up or Up/Down
Counter/Frequency/Encoder Input: Encoder Mode:	CW/CCW, Dir/Pulse, AB Phase
Counter/Frequency/Encoder Input: Frequency Mode:	Yes
Counter/Frequency/Encoder Input: Counter/Encoder Bits:	32-bit (4,294,967,295)
Counter/Frequency/Encoder Input: Sink/Source (NPN/PNP):	Sink, Source
Counter/Frequency/Encoder Input: ON Voltage Level:	Isolated: +3.5 VDC ~ +30 VDC , Non-isolated: +2.4 VDC ~ +5 VDC
Counter/Frequency/Encoder Input: OFF Voltage Level:	Isolated: +1 VDC Max. , Non-isolated: +0.8 VDC Max.
Counter/Frequency/Encoder Input: Frequency Accuracy:	1 Hz~200 kHz = ±0.025% of Input Frequency (Note1) , 200 kHz~1 MHz =±0.1% of Input Frequency
Counter/Frequency/Encoder Input: Individual Channel Configuration:	Yes
Counter/Frequency/Encoder Input: Max. Speed:	Isolated: , 3.5 VDC ~ 10 VDC: 200 kHz , 10 VDC ~ 30 VDC: 150 kHz , Non-isolated: , 1 MHz
Counter/Frequency/Encoder Input: Low Pass Filter:	1 ~ 32767 μs
Counter/Frequency/Encoder Input: Counter Value Retention:	Yes
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	N, 8, 1
COM Ports: Protocol:	DCON
Power
Power: Consumption:	0.6 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	30 x 102 x 115 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +85 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
