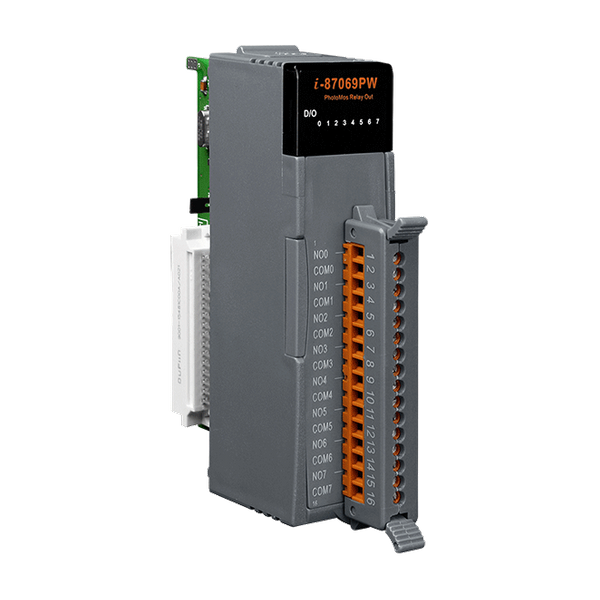

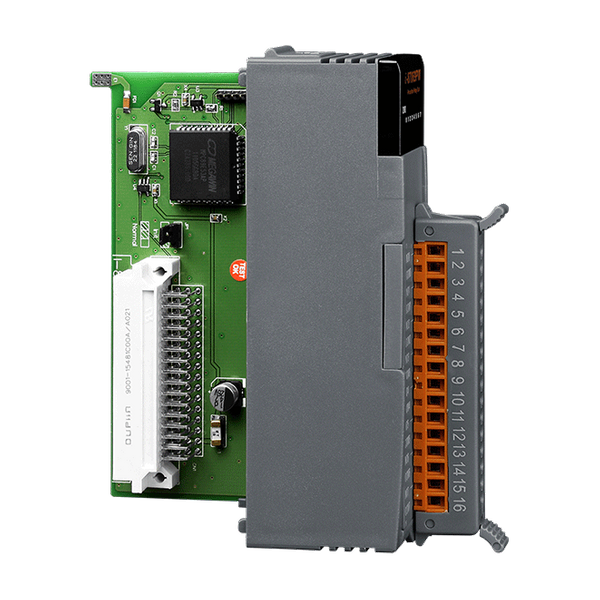

Name: I-87069PW-G
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• 8 wyjść przekaźników PhotoMos
• Brak iskrzenia, brak odbijania i brak hałasu przy przełączaniu
• Izolacja fotoparowa
• Wbudowany podwójny watchdog
• Konfigurowalne ustawienia wartości przy włączeniu zasilania
• Konfigurowalne ustawienia wartości bezpiecznych

Wprowadzenie

I-87069PW ma osiem kanałów wyjściowych przekaźników PhotoMOS typu A. W porównaniu do przekaźników elektromagnetycznych, przekaźniki PhotoMOS zapewniają szybszy czas reakcji, większą trwałość elektryczną, wyższą odporność na wibracje i wstrząsy. Brak iskrzenia, brak odbijania i brak hałasu przy przełączaniu to dodatkowe zalety przekaźników PhotoMOS. Istnieją opcje konfigurowania wartości wyjściowych zarówno przy włączeniu zasilania, jak i bezpiecznych wartości cyfrowych. I-87069PW posiada osiem diod LED do wyświetlania statusu kanałów oraz zapewnia ochronę ESD do 4 kV.

Zastosowania

• Wszystkie typy sterowania włącz/wyłącz
• Automatyka przemysłowa
• Maszyny przemysłowe
• Automatyka budynkowa
• Systemy spożywcze i napojowe
• Produkcja półprzewodników
• Systemy sterowania

Parametry techniczne:

Product Range:	I-8K/I-87K Series (High Profile)
Moduł CPU
CPU Module: Watchdog Timer:	Yes, Module (1.6 Seconds), Communication (Programmable)
Izolacja
Isolation: Intra-module Isolation:	2000 VDC
Ochrona EMS
EMS Protection: EFT (IEC 61000-4-4):	±4 kV for Power
EMS Protection: ESD (IEC 61000-4-2):	± 4 kV Contact for Each Terminal , ±8 kV Air for Random Point
Wskaźniki LED
LED Indicators: Status:	1 x Power and Communication , 8 x I/O
Wyjście przekaźnikowe
Wyjście przekaźnikowe: Kanały:	8 (Form A)
Wyjście przekaźnikowe: Typ:	PhotoMOS Relay
Relay Output: Contact Rating:	Operating Load Voltage Range: 80 V (AC peck or DC) , Countinous Load Current: 1 A , Peak Load Current: 3 A , Output Off State Leakage Current: 1 μA
Relay Output: Operate Time:	5 ms (Max.)
Relay Output: Release Time:	0.5 ms (Max.)
Relay Output: Electrical Endurance:	No Arcing, No Bounce, and No Switching Noise
Relay Output: Power on Value:	Yes, Programmable
Relay Output: Safe Value:	Yes, Programmable
Porty COM
Porty COM: Porty:	1 x RS-485
Porty COM: Szybkość transmisji:	1200 ~ 115200 bps
COM Ports: Data Format:	N, 8, 1
COM Ports: Protocol:	DCON
Power
Power: Consumption:	0.3 W Max.
Mechaniczny
Mechanical: Dimensions (mm):	30 x 115 x 102 (W x L x H)
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-30 ~ +75 °C
Environment: Humidity:	10 ~ 95% RH, Non-condensing
Status:	Available
