Główne cechy
• 32-kanałowe wyjście typu otwarty kolektor
• Wyjście cyfrowe typu sink
• Ochrona przed zwarciem, przepięciami i przeciążeniem
• Opcjonalne płytki rozszerzeń
• Konfigurowalna wartość przy włączeniu
• Konfigurowalna wartość bezpieczeństwa
Wprowadzenie

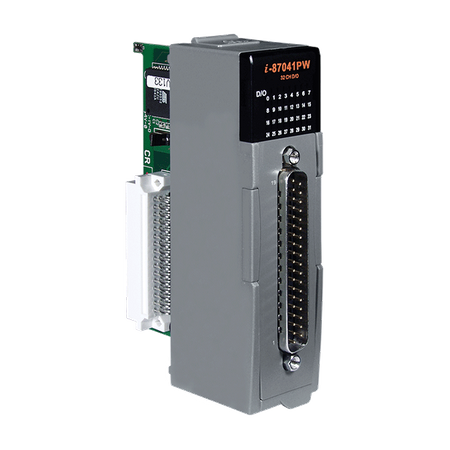

Moduł I-87041PW oferuje 32 kanały wyjściowe cyfrowe, z których każdy posiada izolację fotokopułową i obsługuje wyjście typu sink za pomocą otwartego kolektora. Moduł I-87041PW zawiera 32 wskaźniki LED, które można wykorzystać do monitorowania stanu wyjść cyfrowych, a także opcje konfigurowania wartości przy włączeniu oraz wartości bezpieczeństwa. Standardowo zapewniona jest ochrona przed ESD 4 kV oraz izolacja wewnątrz modułu 3750 Vrms. Moduł I-87041PW można sparować z płytkami rozszerzeń, takimi jak DN-37-381-A dla łatwiejszego okablowania lub DN-8K32R dla wyjścia przekaźnikowego. Moduł I-87041PW integruje funkcje zabezpieczające przed przeciążeniem prądu, przepięciami i zwarciami. ICP DAS zaleca wybór wersji "PW" modułu wyjść cyfrowych do zastosowań przemysłowych.
 |
 |
Zastosowania
• Automatyka budynkowa
• Automatyka fabryczna
• Automatyzacja maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testujący
Parametry techniczne:
| Product Range: | I-8K/I-87K Series (High Profile) |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3750 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Terminal ,
±16 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
32 x I/O |
Wyjście cyfrowe | |
| Wyjście cyfrowe: Kanały: | 32 |
| Wyjście cyfrowe: Typ: | Kolektor otwarty |
| Wyjście cyfrowe: Sink/Source (NPN/PNP): | Zlew |
| Wyjście cyfrowe: Napięcie obciążenia: | +5 VDC ~ +50 VDC |
| Wyjście cyfrowe: Prąd obciążenia: | 200 mA/Channel |
| Wyjście cyfrowe: Ochrona przed przepięciem: | 60 VDC |
| Wyjście cyfrowe: Ochrona przed przeciążeniem: | 1.1 A |
| Wyjście cyfrowe: zabezpieczenie przed zwarciem: | Tak |
| Wyjście cyfrowe: Wartość włączenia zasilania: | Yes |
| Wyjście cyfrowe: Wartość bezpieczna: | Yes |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | N, 8, 1 |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Consumption: | 1.7 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 30 x 85 x 114 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
