Główne cechy
• 4-kanałowy wyjście napięciowe lub prądowe
• Konfiguracja indywidualna kanałów
• Wykrywanie otwartego obwodu dla wyjścia prądowego
• Ochrona przed zwarciem
• Wartość przy włączeniu
• Wartość bezpieczna
Wprowadzenie

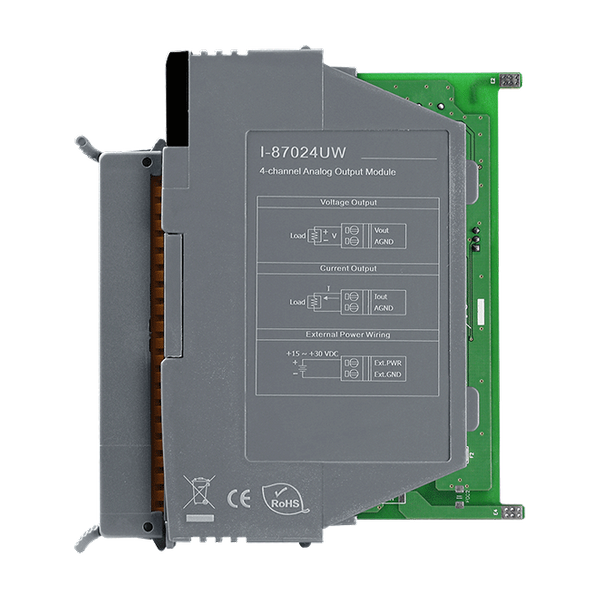

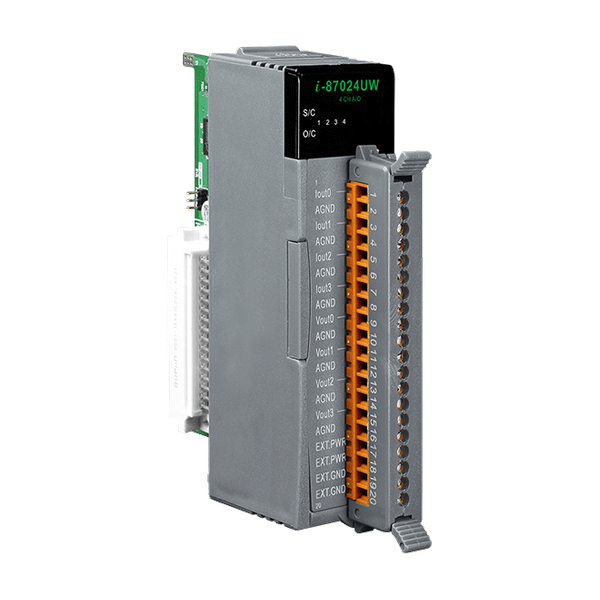

I-87024UW to moduł wyjściowy analogowy typu źródło, który zawiera 4 jednozakończeniowe kanały wyjściowe analogowe i oferuje opcje ustawiania wartości przy włączeniu oraz wartości bezpiecznej. Zapewnia również programowalny zakres wyjść analogowych (0 ~ 5 V, +/-5 V, 0 ~ 10 V, +/-10 V, +4 ~ +20 mA lub 0 ~ +20 mA), a każde wyjście analogowe można skonfigurować dla indywidualnego zakresu. Moduł zapewnia poziom odporności na zakłócenia RF zgodny z normą IEC 61000-4-3. Dodatkowo, moduł posiada funkcję wykrywania otwartego obwodu dla wyjścia +4 ~ +20 mA, ochronę ESD 4 KV oraz izolację międzykanałową 2500 VDC.
Zastosowania
• Automatyka budynkowa
• Automatyka fabryczna
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Urządzenia testujące
Parametry techniczne:
| Product Range: | I-8K/I-87K Series (High Profile) |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 2500 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Terminal ,
±8 kV Air for Random Point |
| EMS Protection: RS Immunity (IEC 61000-4-3): | 3 V/m, 80 MHz ~ 1 GHz |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
16 x I/O |
Wyjście analogowe | |
| Wyjście analogowe: Kanały: | 4 Source |
| Analog Output: Type: | Voltage ,
Current |
| Wyjście analogowe: Zakres: | 0 ~ +5 VDC, ±5 VDC, 0 ~ +10 VDC, ±10 VDC, ,
0 ~ +20 mA, +4 ~ +20 mA |
| Wyjście analogowe: Rozdzielczość: | 16-bitowy |
| Wyjście analogowe: Dokładność: | ± 0.02% of FSR |
| Analog Output: Zero Drift: | ±0.2 μV/°C |
| Analog Output: Span Drift: | ±25 ppm/°C |
| Analog Output: Short Circuit Protection: | Yes |
| Analog Output: DA Output Response Time: | 10 ms per channel |
| Analog Output: Programmable Output Slope: | Voltage: 0.0625 ~ 512 V/Second ,
Current: 0.125 ~ 1024 mA/Second |
| Analog Output: Open Wire Detection: | Yes, +4 ~ +20 mA |
| Analog Output: Current Load Resistance: | 1000 Ω |
| Analog Output: Individual Channel Configuration: | Yes |
| Analog Output: Power-on Value: | Yes |
| Analog Output: Safe Value: | Yes |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | N, 8, 1 |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Consumption: | 0.9 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 30 x 81 x 114 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
