Główne cechy
• 10-kanałowe wejście analogowe• Indywidualna konfiguracja kanałów
• Wykrywanie otwartych obwodów termopar
• Spójność wyników temperatury
• Stabilny wynik temperatury w terenie
• Ochrona przed przepięciami do 240 Vrms
• Wybór między wejściem napięciowym a prądowym za pomocą zworki
• Podwójny watchdog
Wprowadzenie

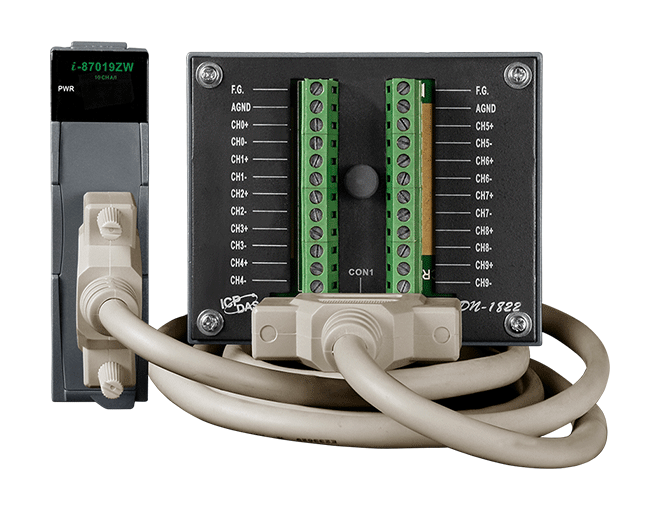

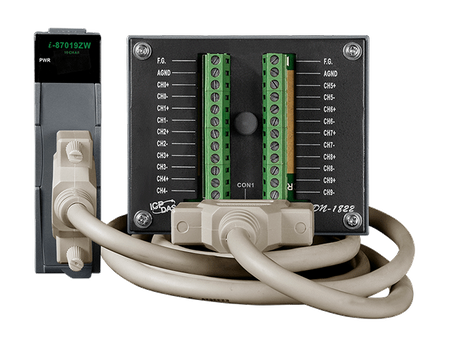

I-87019ZW to 10-kanałowy moduł wejść analogowych z interfejsem RS-485, zaprojektowany specjalnie do bardzo dokładnych pomiarów za pomocą termopar. Posiada automatyczne kompensowanie zimnego złącza dla każdego kanału, aby zapewnić spójność wyników temperatury i stabilność wyników temperatury w terenie. Innowacyjna konstrukcja wzmocnionego modelu zapewnia większą dokładność pomiaru termopar w porównaniu z wcześniejszym modelem. Oprócz wejść termoparowych, I-87019ZW obsługuje również wejścia napięciowe i prądowe. Zakres wejściowy napięcia może wynosić od +/-15 mV do +/-10 V, a zakres wejściowy prądu może wynosić od 4 ~ 20 mA, 0 ~ 20 mA, lub +/- 20 mA. Do jednego modułu można podłączyć do 10 wejść analogowych różnych typów. Moduł zapewnia również ochronę przed przepięciami do 240 Vrms i wykrywanie otwartych obwodów dla wejść termoparowych i 4 ~ 20 mA.Zastosowania
• Automatyka budynkowa
• Automatyka przemysłowa
• Automatyka maszyn
• Zdalna konserwacja
• Zdalna diagnostyka
• Sprzęt testowy
Parametry techniczne:
| Product Range: | I-8K/I-87K Series (High Profile) |
Moduł CPU | |
| CPU Module: Watchdog Timer: | Yes, Module (1.6 Seconds), Communication (Programmable) |
Izolacja | |
| Isolation: Intra-module Isolation: | 3000 VDC |
Ochrona EMS | |
| EMS Protection: ESD (IEC 61000-4-2): | ± 4 kV Contact for Each Terminal ,
±8 kV Air for Random Point |
Wskaźniki LED | |
| LED Indicators: Status: | 1 x Power and Communication ,
16 x I/O |
Wejście analogowe | |
| Wejście analogowe: Kanały: | 10 Differential |
| Wejście analogowe: Typ: | Voltage、Current、Thermocouple |
| Analog Input: Sensor Type: | (J, K, T, E, R, S, B, N, C, L, M, LDIN43710 |
| Wejście analogowe: Zakres: | +/-15 mV, +/-50 mV, +/-100 mV, +/-150 mV ,
+/-500 mV, +/-1 V, +/-2.5 V, +/-5 V,+/-10 V ,
-20 mA ~ +20 mA, 0 ~ 20 mA, 4 ~ 20 mA (Jumper Selectable) ,
Thermocouple Type: (J, K, T, E. R. S, B, N, C, L, M, and LDIN43710) |
| Wejście analogowe: Rozdzielczość: | 16-bit |
| Wejście analogowe: Dokładność: | ±0.1% of FSR |
| Wejście analogowe: Częstotliwość próbkowania: | 10 Hz (Total) |
| Analog Input: Input Impedance: | Voltage: >400 kΩ ,
Current: 125 Ω |
| Analog Input: Common Mode Rejection: | 86 dB |
| Analog Input: Normal Mode Rejection: | 100 dB |
| Wejście analogowe: Ochrona przed przepięciem: | 240 Vrms |
| Analog Input: Individual Channel Configuration: | Yes |
| Analog Input: Open Wire Detection: | Yes |
| Analog Input: Zero Drift: | ±20 μV/°C |
| Analog Input: Span Drift: | ±25 ppm/°C |
Porty COM | |
| Porty COM: Porty: | 1 x RS-485 |
| Porty COM: Szybkość transmisji: | 1200 ~ 115200 bps |
| COM Ports: Data Format: | (N, 8, 1), (N, 8, 2), (E, 8, 1), (O, 8, 1) |
| COM Ports: Protocol: | DCON |
Power | |
| Power: Consumption: | 1.4 W Max. |
Mechaniczny | |
| Mechanical: Dimensions (mm): | 30 x 86 x 114 (W x L x H) |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -40 ~ +85 °C |
| Environment: Humidity: | 10 ~ 95% RH, Non-condensing |
| Status: | Available |
