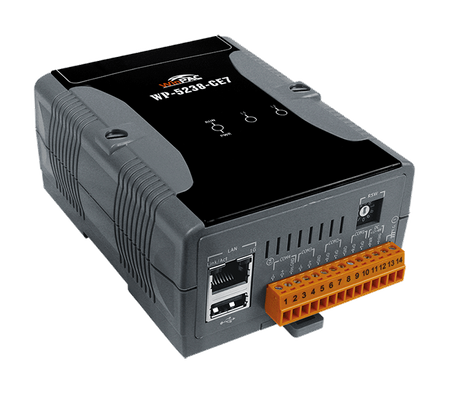

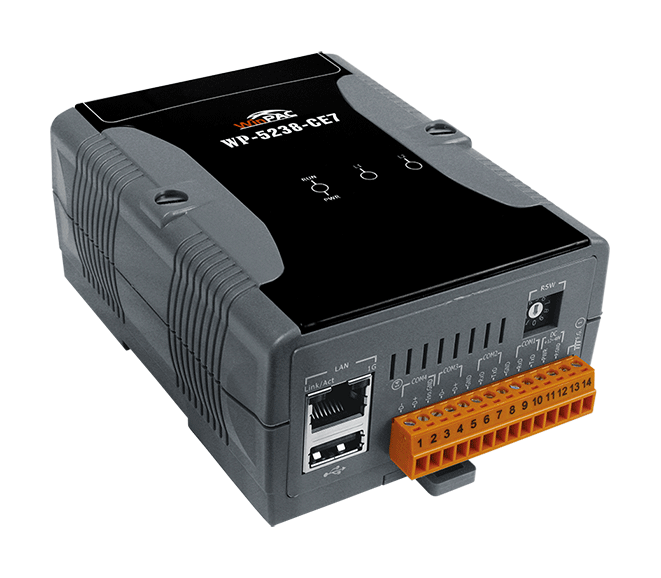

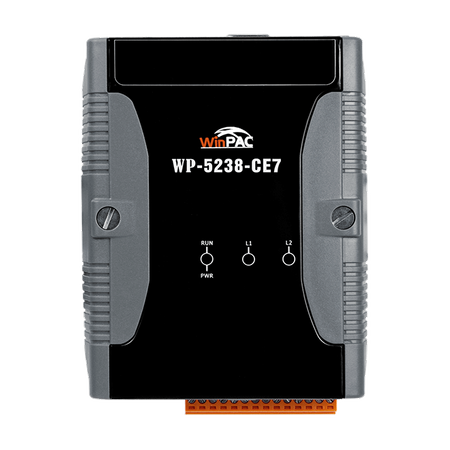

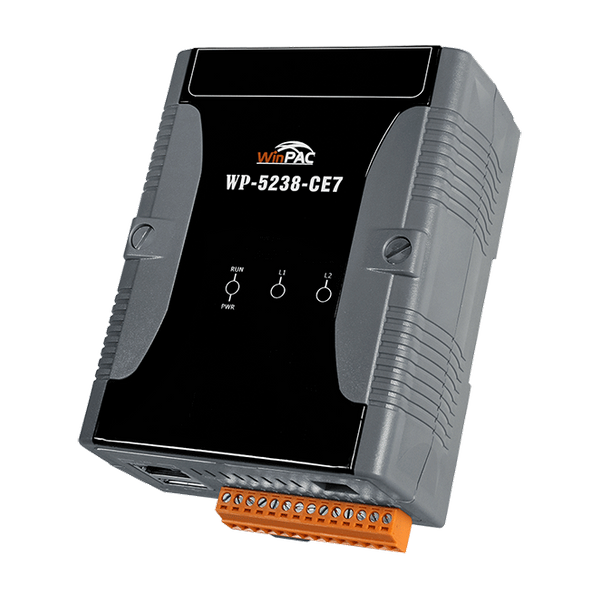

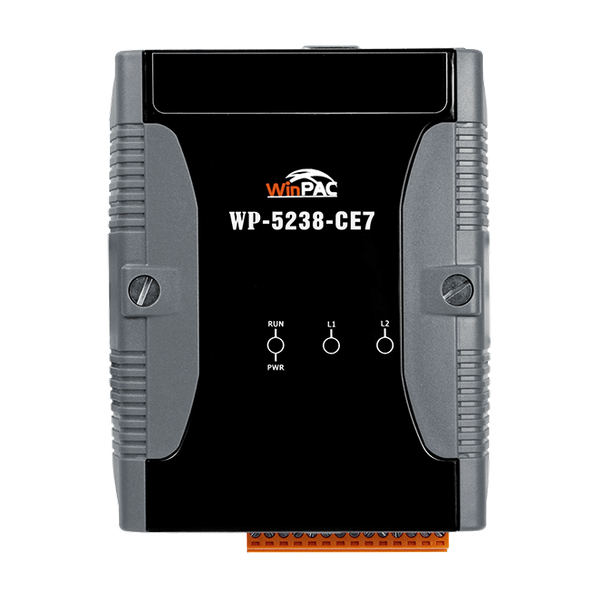

Name: WP-5238-CE7
Brand: ICP DAS

Broszura Pobierz

Główne cechy

• Cortex A8,1 GHz CPU
• 512 MB SDRAM i 256 MB Flash
• Windows CE 7.0
• Wbudowany Win-GRAF SoftLogic (IEC 61131-3)
• Zdolność do pracy w czasie rzeczywistym
• 64-bitowy sprzętowy numer seryjny dla ochrony oprogramowania
• Magistrala rozszerzeń I/O
• Port Ethernet 10/100/1000M
• 4 porty szeregowe (RS-232/485)

Wprowadzenie

Seria Win-GRAF WP-5000 (WP-5238-CE7) to nowa generacja kontrolerów PAC (Programmable Automation Controller) opartych na systemie WinCE 7.0 od ICP DAS. Ta seria PAC jest wyposażona w procesor Cortex A8 (1 GHz) i działa na systemie operacyjnym Windows CE.NET 7.0. Opcjonalna płyta rozszerzeń I/O, XV-board, zapewnia wysoką ochronę I/O. Dzięki wbudowanej mikro karcie SD, seria Win-GRAF WP-5000 może przechowywać programy aplikacyjne, pliki graficzne i dane.

Korzyści płynące z korzystania z systemu Windows CE na urządzeniu WinPAC obejmują możliwość pracy w czasie rzeczywistym, osiągalną deterministyczną kontrolę oraz umożliwienie PAC posiadania wyświetlaczy okienkowych i środowiska operacyjnego zbliżonego do PC. PAC są w stanie uruchamiać oprogramowanie Win-GRAF (Standard IEC 61131-3) do tworzenia aplikacji logiki sterowania, a także obsługiwać oprogramowanie M.S. VS 2008 (VB .NET, C#) do tworzenia aplikacji HMI i zarządzania danymi, które mogą wymieniać dane z aplikacjami Win-GRAF. Dzięki temu projektowanie aplikacji jest bardziej wygodne i praktyczne.

Parametry techniczne:

Product Range:	WP-5238-CE7
Software
Software: OS:	Windows CE 7.0
Software: Protocol:	• NET ID , • eLogger HMI , • Modbus TCP/IP Master , • Modbus TCP/IP Slave , • Modbus RTU/ASCII Master , • Modbus RTU Slave , • DCON Protocol , • User-defined Protocol , • I/O Type: DCON, Modbus RTU, and Modbus TCP/IP remote I/O , • Local I/O Modules , • Application Protection , • Data Binding , • On Line Change , • Schedule Control , • Retain Variables , • File Access and Data Log
Software: Development:	Embedded Win-GRAF SoftLogic (IEC 61131-3)
Software: Service:	FTP Server, Web Server (Supports VB script, JAVA script), Embedded SQL Server
Software: Framework Support:	.Net Compact Framework 3.5
Software: Multilanguage Support:	English, German, French, Spanish, Russian, Italian, Korean, Simplified Chinese, Traditional Chinese
Software: SDK:	Dll for VC, Dll for Visual Studio.Net 2008
Jednostka główna
Main Unit: CPU:	Cortex-A8, 1.0 GHz
Main Unit: 64-bit Hardware Serial Number:	Yes
Main Unit: System Memory:	512 MB DDR3 SDRAM
Main Unit: Storage:	256 MB Flash, 4 GB microSD card (up to 32 GB)
Main Unit: Non-Volatile Memory:	64 KB FRAM
Main Unit: Real Time Clock:	Provide seconds, minutes, hours, dates, day of week, month, year
Main Unit: Watchdog Timer:	Dual Watchdog Timer
Wyświetl

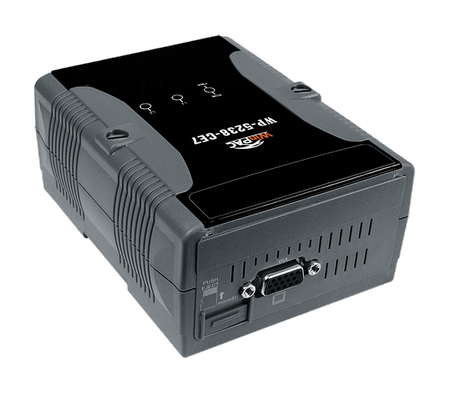

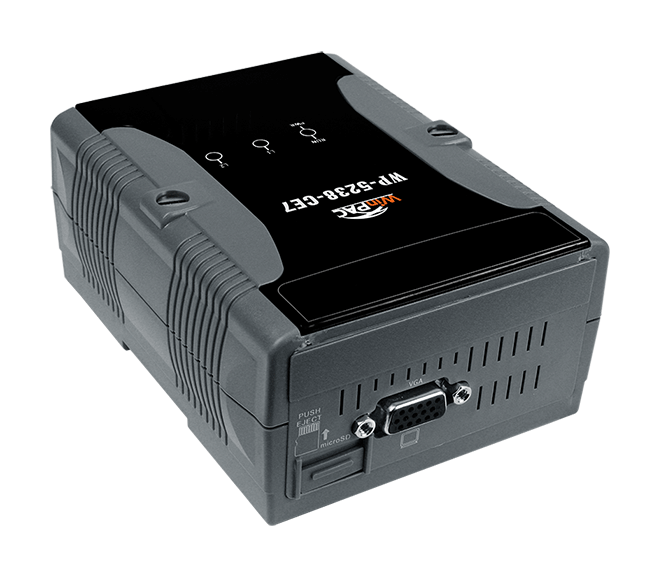

Display: Signal:	VGA
Display: Resolution:	640 × 480 , 800 × 480 , 800 × 600 , 1024 × 768
Wskaźniki LED
LED Indicators: Status:	1 x System/Power, 2 x Programmable
Rozszerzenie I/O
I/O Expansion: I/O Type:	XV-board
HMI
HMI: Buzzer:	Yes
HMI: Rotary Switch:	Yes, (0 ~ 9)
ETHERNET
Ethernet: Porty:	1 x RJ-45, 10/100/1000 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators)
Porty COM
Porty COM: Porty:	2 x RS-232, 1 x RS-485, 1 x RS-485 (2500 VDC Isolated)
USB
USB: Porty:	1 x USB 2.0
Power
Power: Input Range:	+12 ~ 48 VDC
Power: Consumption:	4.8 W
Mechaniczny
Mechanical: Casing:	Plastic
Mechanical: Dimensions (mm):	91 x 132 x 52 (W x L x H)
Mechanical: Installation:	DIN-Rail Mounting
Środowisko
Environment: Operating Temperature:	-25 ~ +75 °C
Environment: Storage Temperature:	-40 ~ +80 °C
Environment: Humidity:	10 ~ 90% RH, non-condensing
Status:	Available
