Główne cechy
- Zgodność ze specyfikacją CAN 2.0 części A i B
- Programowalna szybkość transmisji do 1 Mbps
- Zworka do wyboru rezystora końcowego 120Ω dla kanału CAN
- Obsługa różnych funkcji TCP/IP, w tym TCP, UDP, IP, ICMP, ARP
- Wsparcie dla TCP/IP, Modbus, biblioteka CAN
- Obsługa różnych nośników danych, 512 KB Flash, 16 KB EEPROM, microSD
- Wbudowany unikalny 64-bitowy numer seryjny sprzętu
- Sterownik COM obsługuje przerwania i bufor wejścia/wyjścia 1KB QUEUE
- Porty COM: COM1, COM2
- Wbudowany WDT
- Wbudowane RTC, NVRAM, EEPROM
- Wbudowany samostrojący kontroler ASIC na porcie RS-485
- Wbudowany system MiniOS7 ICP DAS, który można aktualizować
- Redundantne wejścia zasilania
- Port do pobierania programu: COM1 lub port Ethernet
Wprowadzenie

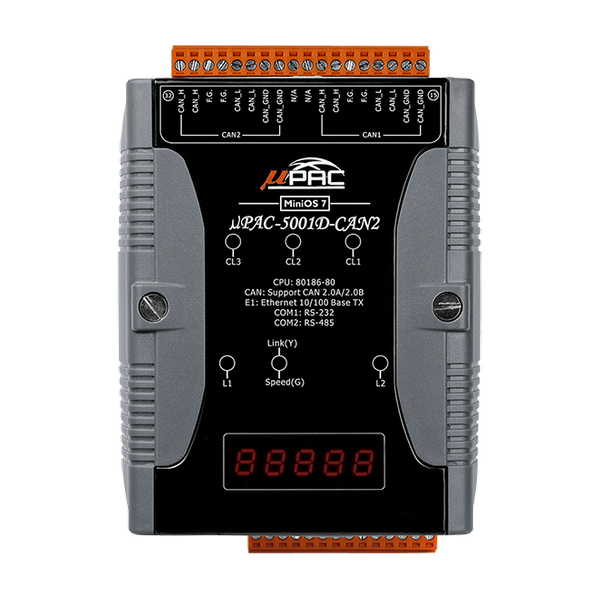

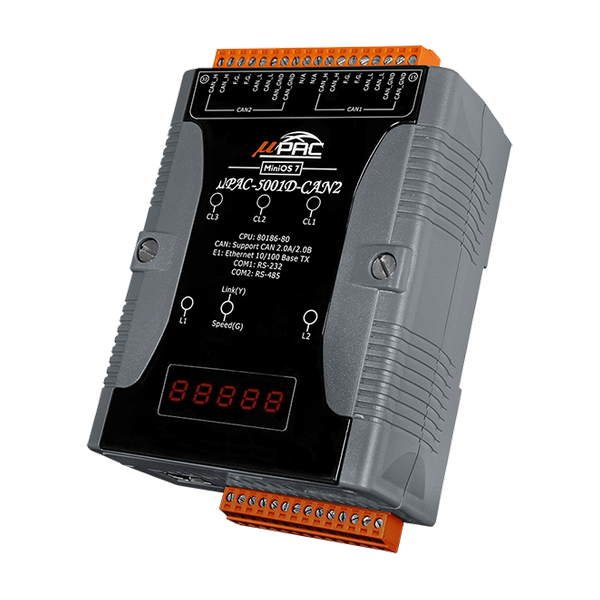

uPAC-5001D-CAN2 to kompaktowy sterownik PAC (Programmable Automation Controller). Dzięki licznym i różnorodnym peryferiom i portom komunikacyjnym, uPAC-5001D-CAN2 może integrować różne interfejsy komunikacyjne, jak CAN bus, RS-232, RS-485, Ethernet i inne. Aby zwiększyć otwartość modułów i elastyczność zastosowań, uPAC-5001D-CAN2 oferuje system operacyjny w stylu DOS do jednokrotnego zadania w czasie rzeczywistym, dostosowany do różnych potrzeb. Użytkownicy mogą tworzyć programy za pomocą kompilatora C/C++. W zakresie rozwoju aplikacji, uPAC-5001D-CAN2 oferuje również różne biblioteki i programy demonstracyjne dotyczące komponentów peryferyjnych. Użytkownicy mogą być zdezorientowani, jak korzystać z tych obfitych bibliotek. W tym celu, uPAC-5001D-CAN2 dostarcza programy demonstracyjne dotyczące bibliotek. Kiedy użytkownicy potrzebują korzystać z różnych peryferiów jak porty komunikacyjne, watchdog, zegar czasu rzeczywistego (RTC), wyświetlacz siedmiosegmentowy, odczyt/zapis do pamięci flash, EEPROM, microSD, a nawet użycie 64-bitowego unikalnego numeru seryjnego sprzętu do ochrony rozwoju oprogramowania aplikacyjnego, mogą to zrobić łatwo i szybko, dostosowując i łącząc te przykładowe programy. Aby działać w trudnych warunkach, uPAC-5001D-CAN2 został zaprojektowany z niskim zużyciem energii i bez wentylatora. Dodatkowo, dodano wszelkiego rodzaju elementy ochrony przed zakłóceniami do projektu obwodu i spełnia wymagania szerokiego zakresu temperatury pracy oraz szerokiego zakresu napięcia pracy. Na podstawie wszystkich opisanych wcześniej cech, uPAC-5001D-CAN2 jest idealnym rozwiązaniem do zbierania danych, które służy do integracji różnych interfejsów komunikacyjnych lub jako centrum przetwarzania danych. Jest również zaprojektowany do konwersji różnych sieci protokołów, takich jak urządzenia bramowe lub mostkowe.
Zastosowania
- Aplikacje komunikacji CAN bus
- Automatyka przemysłowa
- Automatyczne wykrywanie urządzeń slave CANopen
- Monitorowanie IO
- System szybkiego zbierania danych
- Monitorowanie i kontrola procesów
- Automatyka fabryczna
- Automatyka laboratoryjna
- Przełączanie komunikacji
| Product Range: | CAN Bus |
Moduł CPU | |
| CPU Module: CPU: | 80186 or compatible (16-bit and 80 MHz) |
| CPU Module: 64-bit Hardware Serial Number: | Yes, for Software Copy Protection |
| CPU Module: EEPROM: | 16 KB |
| CPU Module: Flash: | 512 KB; Erase unit is one sector (64 K bytes); 100,000 erase/write cycles |
| CPU Module: SRAM: | 512 KB |
| CPU Module: Storage Expansion: | Yes, can support 1 or 2 GB microSD |
| CPU Module: Real Time Clock: | Yes |
| CPU Module: Watchdog Timer: | Yes( 0.8 second) |
Wskaźniki LED | |
| LED Indicators: Status: | 5 x Programmable |
ETHERNET | |
| Ethernet: Porty: | RJ-45 x 1, 10/100 Base-TX (Auto-negotiating, Auto MDI/MDI-X, LED indicators) |
Porty COM | |
| Porty COM: Porty: | 1x RS-232 (Download Port) ,
1 x RS-485 (with internal self-tuner ASIC) |
CAN | |
| CAN: Controller: | NXP SJA1000T with 16 MHz clock frequency |
| CAN: Porty: | 2 |
| CAN: Baud Rate: | 5 k ~ 1 M bps |
| CAN: Terminal Resistor: | Jumper for the 120 Ω terminal resistor |
| CAN: Specification: | ISO 11898-2, CAN 2.0A and CAN 2.0B |
Power | |
| Power: Input Range: | +12 ~ +48 VDC |
| Power: Consumption: | 2.5 W |
Mechaniczny | |
| Mechanical: Casing: | Plastic |
| Mechanical: Dimensions (mm): | 91 x 123 x 52 (W x L x H) |
| Mechanical: Installation: | DIN-Rail |
Środowisko | |
| Environment: Operating Temperature: | -25 ~ +75 °C |
| Environment: Storage Temperature: | -30 ~ +80 °C |
| Environment: Humidity: | 10 ~ 90% RH, non-condensing |
| Status: | Available |
